關于鋁合金鑄錠過燒分析

　　4操作時要看對合金和卡片。

　　5）過燒對性能的影響。合金過燒后，低熔點共晶在晶界上和基體內復熔又凝固，改變了過燒前該處組織緊密相聯的狀態，對合金的連續性造成了普遍損害，對合金的力學性能、疲勞和腐蝕性能等都產生嚴重影響。因為合金過燒不能用熱處理或加工變形消除，任何鑄錠和制品發生過燒都為絕對廢品。特別是用于航天工業的合金，更加不能允許。

　　需要指出的是，當合金輕微過燒時，由于第二相固溶更加充分，過燒復熔產物很小，晶界沒有遭到普遍損壞，有些合金例如2A12合金，其力學性能不但沒有降低反而升高，但應力腐蝕和疲勞性能明顯下降。當過燒嚴重時，各項性能都明顯下降。

　　以7A04和6063合金鑄錠為例，隨著均火溫度的升高，鑄錠的強度和塑性都逐漸升高，當鑄錠過燒后(7A04合金489℃，6063合金591℃)，性能開始下降，其中塑性下降最嚴重，見表2、表3。

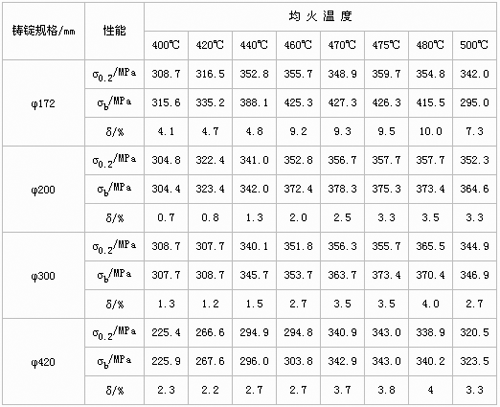

　　　　　　　　　　　　表2：7A04合金不同均火溫度鑄錠的力學性能（保溫24h）　

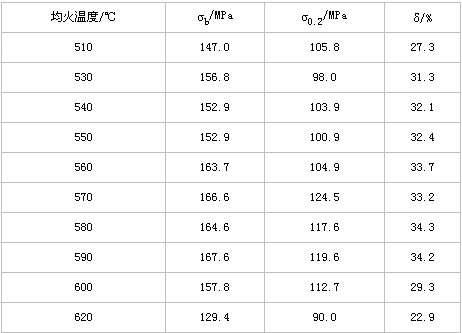

　　　　　　　　　　　　　　　　表3：6063合金均火鑄錠性能（保溫12h）

上一頁12下一頁
