光源顯示測量用戶報告
顯色性
很久以前，人類就已經開始對顏色進行比較，通常都是把物體放在一起，然后在自然光（太陽光）下觀察。雖然火把、蠟燭、白熾燈和其他光源都可以用作照明，對顏色進行比較的標準操作卻都是在自然光（太陽光）下進行。
近幾年來，熒光燈和LED（發光二極管）也開始用作照明光源。"顯色性"就是比較物體在這些新型光源下的顏色與自然光下的顏色有何不用，以及二者之間的匹配度如何。我們稱與自然光（太陽光）色調相近的光源具有好（高）的顯色性。
現在，電器商店會出售許多類型的光源，例如白熾燈、熒光燈和LED等。此外，熒光燈和LED都出現了"白"和"暖白"等系列產品。

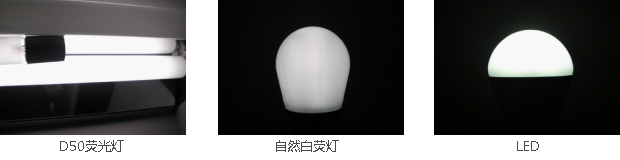

這里，我們分別用高顯色性的D50熒光燈、帶有"自然白"標志的熒光燈和LED三個光源照明物體。
在人眼看來，它們都發白光，但自然白熒光燈的色溫要稍高一些，看起來略微發藍。
柯尼卡美能達的分光輻射亮度計CS-2000上增加了一個亮度適配器，對三個光源進行了測量。如果在右邊的xy色品圖上比較測量點，你會發現它們影調很相似，且都在可見光范圍內。
| D50熒光燈 | 自然白熒燈 | LED | |
|---|---|---|---|
| x | 0.3407 | 0.3372 | 0.3465 |
| y | 0.3518 | 0.3496 | 0.3662 |
| 相關色溫 | 5173 | 5308 | 5004 |

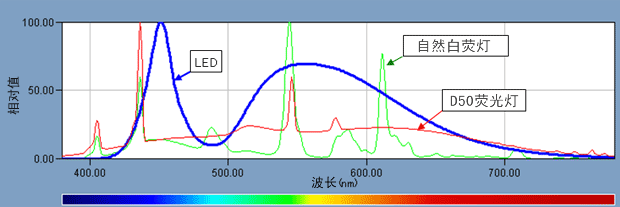

D50熒光燈、 自然白熒光燈和LED 的光譜分布相對強度
接下來，我們用這三個光源照明生肉，并觀察肉的顯色狀況。
在D50熒光燈照明下，肉和盤子看起來跟實際情況差不多，但在自然白熒光燈照明下，由于色溫略高，肉和盤子看起來稍顯蒼白。用LED照明時，一切都顯得更加昏暗。
- ※
- 三個光源在樣品表面的照度都調節為大約1600lux。

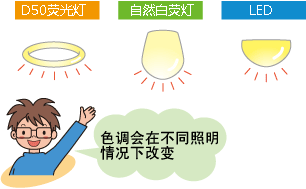

當用不同光源照明樣品時，樣品顏色看起來會有所不同。
光源性能差異可以用"顯色指數"描述。
這個指數顯示了在特定輻射光源照明下，15個測試顏色的視覺顯示情況。
當把一個光源與規定的參考光源進行比較時，指數值為100是最好的。
- ※
- 由于顯色指數較低，此次使用的LED使肉和盤子看起來比較昏暗，但如果用高顯色指數的LED照明，肉和盤子看起來會新鮮一些。
根據專為亮度測量而改進的分光輻射亮度計CS-2000測得的光譜分布，我們得到了如下顯色指數。利用CS-2000的數據管理軟件CS-10w很容易進行計算。
| Ra | R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
|
| D50熒光燈 | 91 | 94 | 91 | 86 | 90 | 93 | 89 | 90 |
| 自然白熒光燈 | 79 | 89 | 89 | 54 | 82 | 81 | 72 | 86 |
| LED | 68 | 65 | 74 | 79 | 68 | 65 | 62 | 81 |
R8 |
R9 |
R10 |
R11 |
R12 |
R13 |
R14 |
R15 |
|
| D50熒光燈 | 90 | 77 | 78 | 93 | 81 | 93 | 92 | 91 |
| 自然白熒光燈 | 76 | 16 | 40 | 63 | 55 | 92 | 70 | 92 |
| LED | 54 | -39 | 36 | 61 | 31 | 66 | 88 | 59 |
Ra表示"一般顯色指數"。它是指數R1 ~ R8的平均值，也是顯色指數的典型值。
R1 ~ R15稱為"特殊顯色指數"，尤其是R9（深色鮮紅）和R15（亞州人的膚色）。
R9是評價紅色復現質量的指標，而三種類型光源的R9值相差很大，這也就從一個角度解釋了為什么三種光源照明下的生肉顏色會有這么大差別。
