光強分布

所有光源都發光，但在哪個方向（角度）上傳播以及強度如何則統稱為"光強分布"。
光強分布特性用于確定何種光源適合用于高方向性光或擴散光。對照明器材及其類似物、光源、陰影、背景偏轉板等的測量和評價都相差不遠。

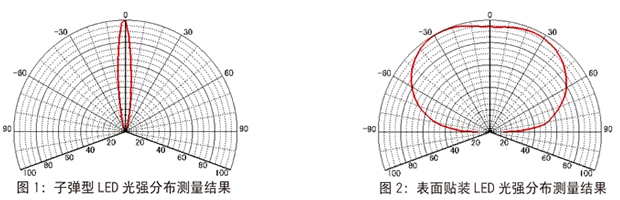

"光強分布"定義見JIS Z8113 "照明詞匯"。原文為"主光源、次光源（包括光學材料的透射和反射等）和照明器材發光度的角度變化或分布"。舉例說明，下面左邊圖1給出了子彈型LED的光強分布測量結果，右邊圖2為表面貼裝LED的測量結果。

對于熒光燈具，光強分布實際上包含了部件而不是燈泡的影響。
以下提到的國際通用方法是一種對光強分布進行分類的常用方法。它定義光強分布為光源出射的上行移動通量與下行移動通量之比。這樣就解決了燈具的結構問題，而且簡明地解釋了照明設計中的一個重要因素——利用率。

如何測量光強分布

光強分布的測量方法基本上可分為兩種。一種是把傳感器放在距樣品一定距離的地方，然后測量光強分布。這時，在樣品周圍同心分布的若干點進行測量即可得到結果。
另外一種方法是在距樣品不同的距離處測量，測量裝置由一個CCD傳感器和一個具有類似魚眼鏡頭的超廣角棱鏡的光學系統組成。

	移動傳感器	固定傳感器
示意圖
優點	?俯仰角和傳感器距離可自由調節 ?較固定傳感器結構造價要低	?測量時間短
不足	?測量時間長	?較移動傳感器結構造價要高 ?受樣品形狀和尺寸限制

光強分布測量設備

柯尼卡美能達生產一種含有移動傳感器的光強分布測量設備，可滿足用戶的特定需求。還可使用三種類型的傳感器：分光輻射亮度計傳感器、色度計傳感器和亮度傳感器。

資料來源：日本照明工程學會照明基礎課程課本
