三維掃描儀用戶報告
富士電機系統株式會社的挑戰
第8卷: 實現更快交付并提升渦輪葉片加工質量
富士電機系統株式會社
（日本神奈川縣川崎市）
實現兩個相悖目標的挑戰——既提升質量又縮短交貨時間
富士電機集團成立于1923年，資本和技術轉移自Furukawa Electric Works和西門子股份公司（德國），不斷接受原始創新技術的挑戰。 在本集團內，富士電機系統株式會社負責集團的電力系統。
于1925開始運營的川崎廠目前是發電機的制造基地，生產重型電機，包括熱動力蒸汽渦輪機/發電機、水輪機/水力發電機、原子能設備等。該廠在全球的地熱清潔能源領域占有最重要的份額，提供世界上最大的地熱蒸汽渦輪機、發電機，為保護全球環境發揮了作用。
市場需求和有待克服的障礙
隨著目前對全球環境的日益關注，提高蒸汽渦輪機性能以降低二氧化碳排放的呼聲越來越高。 為應對這些需求，蒸汽渦輪機采用三維葉片，這些葉片的設計經過優化，可配合蒸汽的流動，并在圓周方向擁有一個曲面。

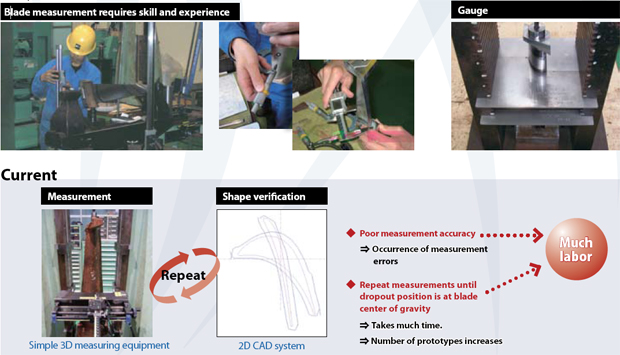

由于這些三維葉片表面不規則，因此專為每個葉片制作了測量儀器以確保制造過程中的質量。 然而，測量結果因檢驗員的經驗和技能而異，由專家重新測量或確認測量導致了重大的時間損失。
三維曲面渦輪葉片

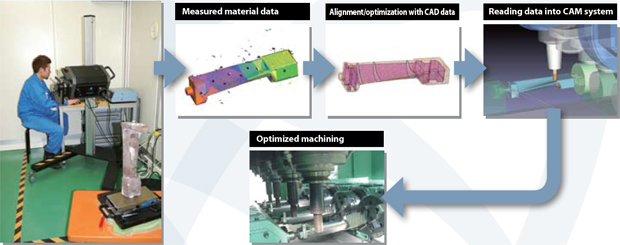

利用掃描的形狀數據優化加工路徑
要處理的第一個加工流程是居中。 葉片由鍛造或澆鑄的材料加工而成，以磨出最終的形狀。 過去曾使用簡單的二維測量設備來確定形狀的位置關系，但這需要大量工作，而且測量的精確度很低。 現在改用柯尼卡美能達RANGE7來測量形狀數據，通過CAD數據執行軸對齊，結果讀取到CAM系統以確定最佳加工路徑，減少工作時間。 此外，無需再使用專用測量儀器，進一步降低了成本。
未來活動
富士電機系統株式會社正在研究將RANGE7的使用擴展到上游和下游流程。 他們首先將構造一個CAT系統以將其應用到最終成品中，通過以下方式繼續應對挑戰：
- 縮短測量時間
- 增加機械利用率
- 取消專用的橫切面測量儀器，降低成本
- 提高測量質量
公司簡介：富士電機系統株式會社川崎廠
地址：神奈川縣川崎市1-1 Tanabeshinden
占地面積：177,987ｍ2
員工：1111名（包括相關公司，相互服務公司）
主要產品：熱動力發電設備、水力發電設備、核動力機械、工業電機/引擎、隧道除塵器等。
（截至2008年3月）
從右到左：蒸汽渦輪機部門，葉片組：Hiroyuki Kojima（經理）、Minoru Kozono；蒸汽渦輪機部門，結構設計組：（經理助理）；蒸汽渦輪機部門，葉片組：Nobuhiko Sugahara
