單組分聚氨醋密封膠及其應用

　　4.單組分聚氨酉旨粘合劑
一些單組分聚氨醋膏狀體在空氣中固化后，其對基材有很高的粘結性，但其延伸率很低，低于100%，通常在20%－50%a(GBIT528或DIN 53504)。此類材料為單組分聚氨醋粘合劑，其固化后為剛性體，盡管其有一定的韌性。這類單組分聚氨醋粘合劑可直接用于各類相應材料如木材、金屬、石材、大多數塑料的剛性固定粘接。其可用于鋁門窗組角時角碼粘接。

　　5.混凝土接縫中底涂劑的選用
　　一般情況下，有一定彈性模量的純聚氨酚密封膠在與基層材料粘接時，多數廠家建議采用底涂劑。因為在聚氨醋與基層粘接過程中，基層表面含有吸附的微量水分(盡管肉眼無法看見)，二者會發(fā)生化學反應產生二氧化碳。當二氧化碳在界面聚集時，界面產生缺隙，易于發(fā)生粘接界面破壞，尤其是基層為非多孔性表面如玻璃、金屬、塑料表面時。

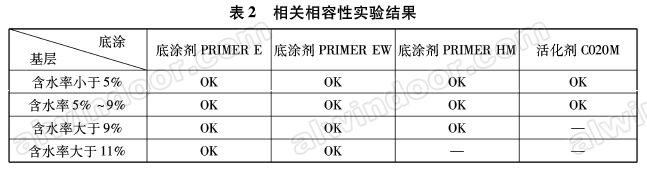

　　對于混凝土表面，是否用底涂劑應視情況而定。混凝土表面如果非常干燥，并且結實、密實、無浮灰，一些低模量聚氨醋密封膠可以不用底涂劑。但實際情況往往是混凝土表面含水率較高、基層較為疏松。因此，使用底涂劑目的是為了加固界面并增強界面粘接性，同時密封水氣。有關底涂劑的選用，可參考表2的相容性試驗結果。

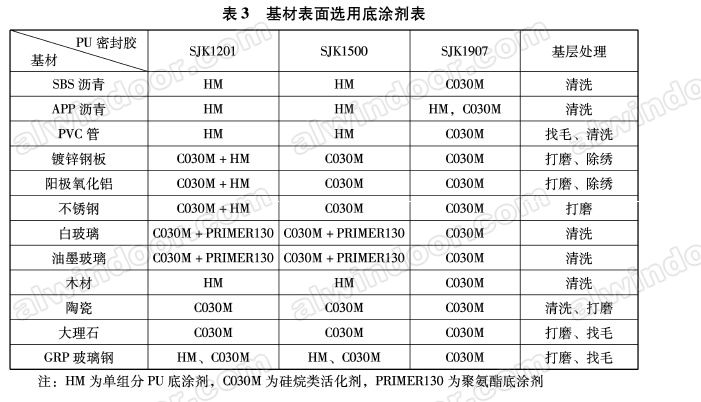

　　市場上，通常有底涂劑PRIMER和活化劑Activator的稱謂，實際上都可以稱為打底材料或底涂劑。但活化劑Activator通常是一類偶聯劑，如硅烷偶聯劑。對于單組分聚氨醋彈性密封膠體系，其用于不同基材表面應選用相適宜的底涂劑，參見表3。

　　對于干燥、結實堅固的混凝土，在采用低模量單組分聚氨醋密封膠時，可以不用底涂劑;但使用活化劑或底涂劑后，可進一步加強枯附能力、增強其界面強度。

對于大理石、花崗巖、混凝土地面的接縫，經常上人踩踏甚至上車碾壓，為加強界面接合力，使用底涂劑會大大延長其使用壽命。用于經常上人和上車并且接縫寬度較大的方，密封膠應有較高的耐磨性和抗穿刺性。

　　6.幾點討論
　　6.1我國高性能密封膠發(fā)展很快，傳統的低彈性恢復率密封油膏占用比例逐步減少。在幾大類高性能密封膠中，硅酮密封膠發(fā)展很快，而聚氨醋密封膠相對較為緩慢。實際上，在歐美地區(qū)硅酮膠和聚氨醋膠用量大致相當，而在建筑工程中聚氨醋密封膠用量大于硅酮密封膠用量。日本有其特殊性，主要采用MS密封膠(即硅烷封端聚醚密封膠)。我國聚氨醋密封膠發(fā)展緩慢，尤其單組分聚氨醋密封膠相對滯后，筆者認為有如下原因:

　　6.1.1生產時硅酮膠聚合物可以通用，生產廠商只要添置真空行星混合機即可。而聚氨醋制造技術要求十分高，沒有通用的聚合物，生產時必須靠生產廠自身合成預聚體，并且控制過程十分嚴格。因此，單組分聚氨醋密封膠生產門檻很高，國內生產企業(yè)，尤其是能生產建筑用低模量抗高位移單組分聚氨醋密封膠的極少;而硅酮膠生產門檻相對較低，國內有上百個廠家在生產。

　　6.1.2硅酮膠在門窗上成功地替換了傳統的油膏，我國近to年來新型窗大幅度增 加，這正是硅酮膠的市場。而聚氨醋的市場主要是在混凝土和多孔性材料如石材、礦棉板的接縫上。我國在建筑中多數采用整體現場澆筑，切割縫隙較少，不像國外那樣大量使用掛板墻，而掛板墻的接縫必須用聚氨醋密封膠。

　　6.1.3在建筑防水工程上，許多建筑接縫仍在使用油膏作密封，而這些接縫恰恰應是單組分聚氨醋密封膠的用武之地。

　　6.1.4地坪接縫應該使用聚氨醋密封膠，而相當多的工程錯誤地采用了硅酮膠，這其中的原因既有專業(yè)宣傳不夠、市場沒有細分的原因，也有價格上的因素:一些國產硅酮膠價格十分低廉，其價格和質量接近于密封油膏，工程現場人員過度注重價格，而忽視了所用密封膠的有效性。

6.2在建筑防水工程中，陰角縫、伸縮縫、分格縫、沉降縫、施工縫、裂縫、地坪縫、石材干掛縫隙、管根接縫、地漏和落水口接縫、石材接縫等應采用聚氨醋密封膠。尤其是隧道、屋面、衛(wèi)生間、地下室、市政、高速鐵路、高速公路等的伸縮縫，應用聚氨醋密封膠，并且應采用低模量高伸長率密封膠。

　　6.3在外墻外保溫系統中，保溫板之間接縫往往會發(fā)生滲漏，于是有涂敷膩子的，有用硅酮膠或丙烯酸密封膠的，等等，這些都是錯誤的做法;要徹底解決外墻外保溫系統的防水問題，在接縫處采用低模量高彈性單組分聚氨醋密封膠是根本解決之道。

　　6.4在門窗幕墻的安裝中，尤其是石材幕墻接縫密封，鋁板幕墻接縫密封，門窗安裝時洞口和陰角縫隙密封，采用單組分聚氨醋密封膠時，因其延伸率在600%以上，與其它密封膠相比，其開裂以及在界面脫粘導致滲漏水的幾率大大降低。其應是石材、鋁板幕墻和門窗安裝中的最為理想產品之一。過去的一段時間里，我國石材幕墻接縫密封和石材地坪密封所用的單組分聚氨醋密封膠主要依靠進口產品，本項目的實施，為我國石材干掛幕墻的密封提供了一種選擇和快捷服務。

　　6.5隨著我國境內優(yōu)秀的聚氨醋原材料制造商的涌現，以及設備制造商的不斷改進，我國單組分聚氨醋密封膠制造技術以及市場推廣必將上一新的臺階，為改善建筑工程中細部節(jié)點防水和接縫密封質量發(fā)揮作用。

上一頁12下一頁

此文由 中國幕墻網 www.www.fyvid.com 收集整理,未經許可不得轉載!
我要評論 (已有*人參與評論)
上一篇：澳門科學館鋁板幕墻設計與下料 下一篇：建筑幕墻如何貫徹抗震新規(guī)范	【回到頂部】
