技術概要

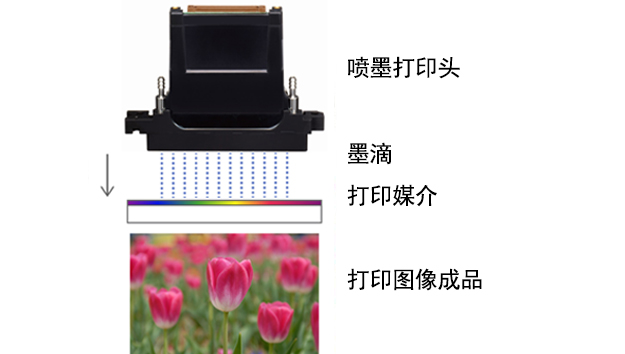

噴墨打印技術，是一種以非接觸方式，將微小墨滴直接打印到目標物上的技術。
由于可進行非接觸式打印，適用于噴墨打印的目標物很多，如今這項技術已經開始被運用到日常打印、工業印刷等各類領域。
采用打印噴頭與掃描構件相結合的簡單構造，具有可降低設備成本的優勢，且因其無需印版，相較于傳統的有版打印方式（絲網印刷等），可大幅縮短打印工序（作業流程）。

噴墨打印技術，是一種以非接觸方式，將微小墨滴直接打印到目標物上的技術。
由于可進行非接觸式打印，適用于噴墨打印的目標物很多，如今這項技術已經開始被運用到日常打印、工業印刷等各類領域。
采用打印噴頭與掃描構件相結合的簡單構造，具有可降低設備成本的優勢，且因其無需印版，相較于傳統的有版打印方式（絲網印刷等），可大幅縮短打印工序（作業流程）。

- 3循環驅動噴頭

柯尼卡美能達隨需壓電噴頭采用的是具有節能效果的3循環驅動技術。該技術將所有噴嘴劃分為3個群組，進行分時噴射控制。該方式采用易于實現高密度化的結構，有利于進行高畫質噴頭的開發。

柯尼卡美能達噴頭的結構圖

噴頭結構圖（墨水通道面）

- 3循環驅動噴頭的原理

柯尼卡美能達隨需壓電噴頭采用的是具有節能效果的3循環驅動技術。該技術將所有噴嘴劃分為3個群組，進行分時噴射控制。該方式采用易于實現高密度化的結構，有利于進行高畫質噴頭的開發。

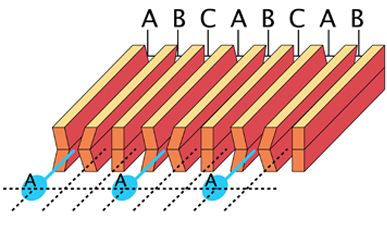

第一步，通過A組通道噴射墨水，形成部分圖像。

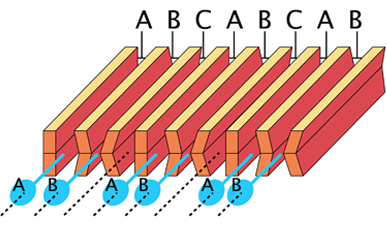

A組通道噴射完墨水后，通過B組通道噴射墨水，形成圖像。

B組通道噴射完墨水后，通過C組通道噴射墨水，完成圖像。

- 耗電量減少50%。

相較于傳統的KM512系列，KM1024系列以2倍的噴嘴數量實現了高密度化，耗電量減少約50%。新型促動器的開發也有效縮短了墨水通道的長度，減小了容積，成功實現了大幅減少耗電量的目標。對壓電式的特點之一——節能進行了進一步優化

現行促動器（左）和新型促動器（右）的結構對比

- 適用于工業用途的高耐久性

在追求高耐久性的工業領域，需要滿足各類墨水的使用需求。
為了廣泛適用于水性墨水等低粘度墨水，UV硬化油墨之類的高粘度墨水，我們挑選了具有耐久性的部件和合適的材料。

- 卓越的精密加工和組裝技術

柯尼卡美能達的核心技術之一，就是依托精密加工技術（激光加工、切割加工、材料加工等），對噴頭的主要部件、部材實施精密的加工和組裝。此外，我們還借助噴射性能的全自動、全噴嘴檢查技術，實現了高品質產品的量產，確立了可快速供應的生產體制。

- 實現小墨滴化、高速化、驅動高效化的噴頭

適用于日常打印、工業印刷等各類領域，支持各類墨水特性的墨水噴頭。采用剪切力型壓電元件，能夠以低電量實現驅動。多通道化也更加容易。通過將墨水分散成小墨滴后噴射，實現了高畫質圖像與高速化、高驅動效率。
此外，對于因構造細微而難以實測的噴頭特性，我們會利用計算機模擬技術進行分析，根據相應結果實施高精度的設計及開發。圍繞促動器（壓力腔壁）的特性開展構造分析及電場分析，開發可利用低電壓實現更大位變的噴頭結構。對于包括墨水通道 (壓力腔)及噴嘴在內的流路，根據流體運動分析及氣泡排出性分析的數據，優化形狀及尺寸設計。

Comparison of new (right) and existing (left) architectures

用高速攝像機觀察到的墨滴噴射情況（wmv文件、930KB）

- 噴射墨水的構造

對由壓電材料構成的促動器（壓力腔壁）施加電壓，使通道向內壓升高的方向發生形變，墨水以墨滴的形式從噴嘴中噴射出來。
噴嘴內的墨水減少后，將在毛細作用下從墨水腔中補充墨水，為后續的噴射做好準備。
