曲面屏的瑕疵檢測

隨著柔性顯示技術的發展，顯示器可以打破“矩形、平面”的傳統樣式，形狀自由的顯示器、以及曲面顯示器越來越多地出現在我們眼前。

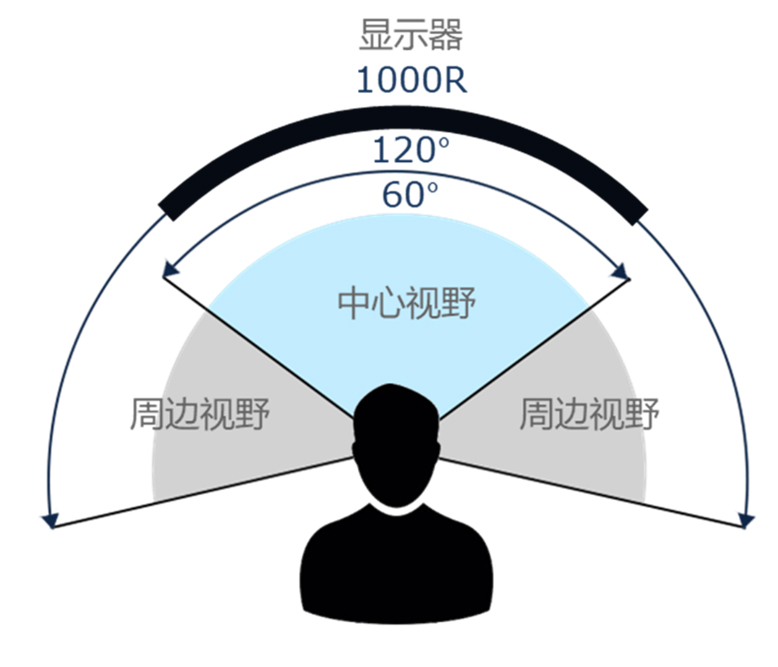

有研究表明，具有一定曲率的顯示器會對使用人產生積極的影響。如果水平曲率半徑高達1000mm（即1000R），可以減少眼球運動，從而減少視覺疲勞——因?yàn)檫@種曲線更接近人類視覺的自然曲率。

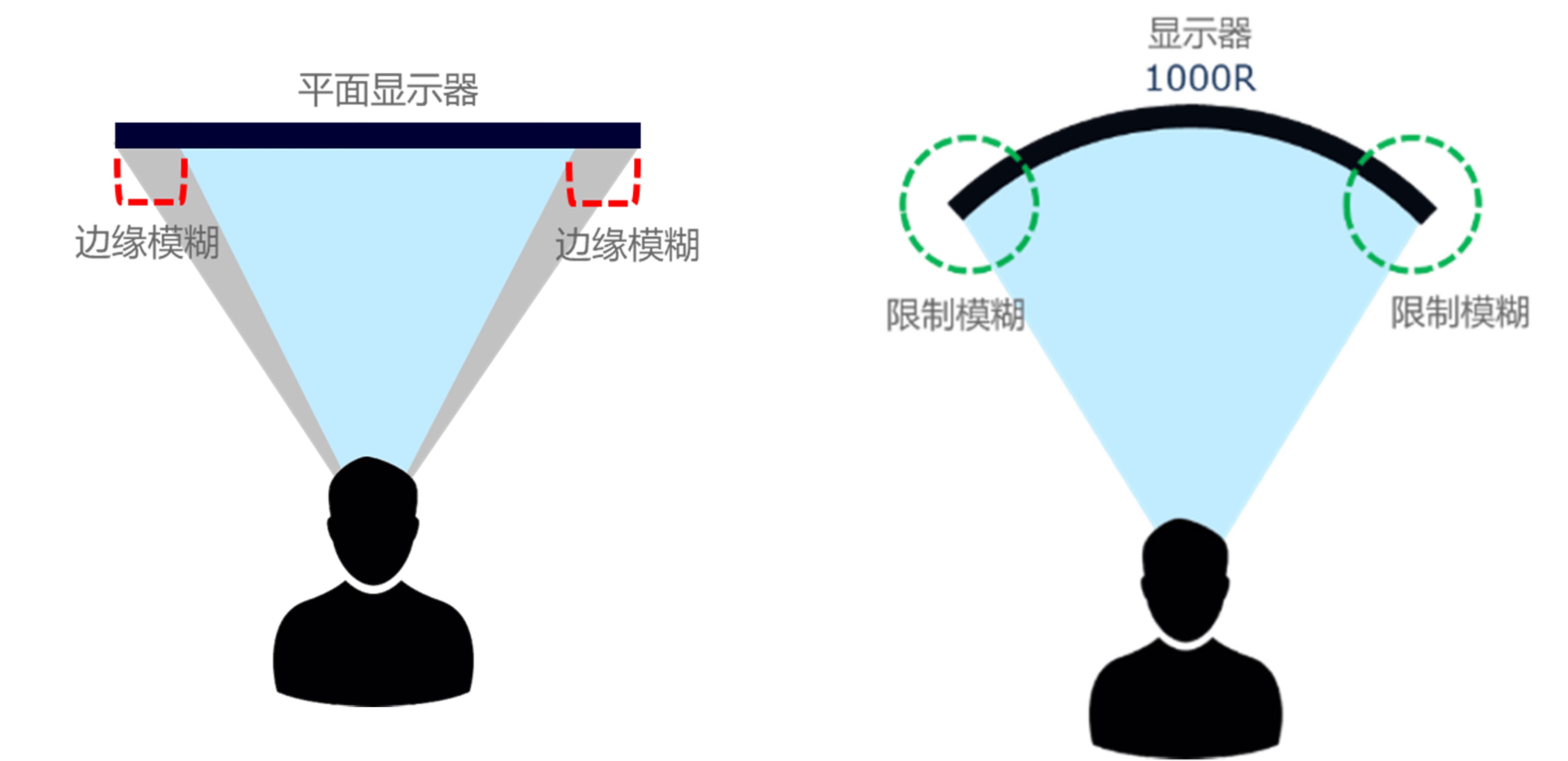

原先，在人眼觀看平面顯示的時候，由于平面顯示器和人類邊緣視覺的曲率不匹配，可能會覺得顯示器的邊緣失真、模糊。在某些區域，視覺元素會變得模糊，需要轉動眼睛才能清楚地看到這些區域。而具有水平曲率的顯示器不僅減少了顯示其邊緣的失真和模糊，還提高了對顯示器上所有視覺元素的沉浸感。

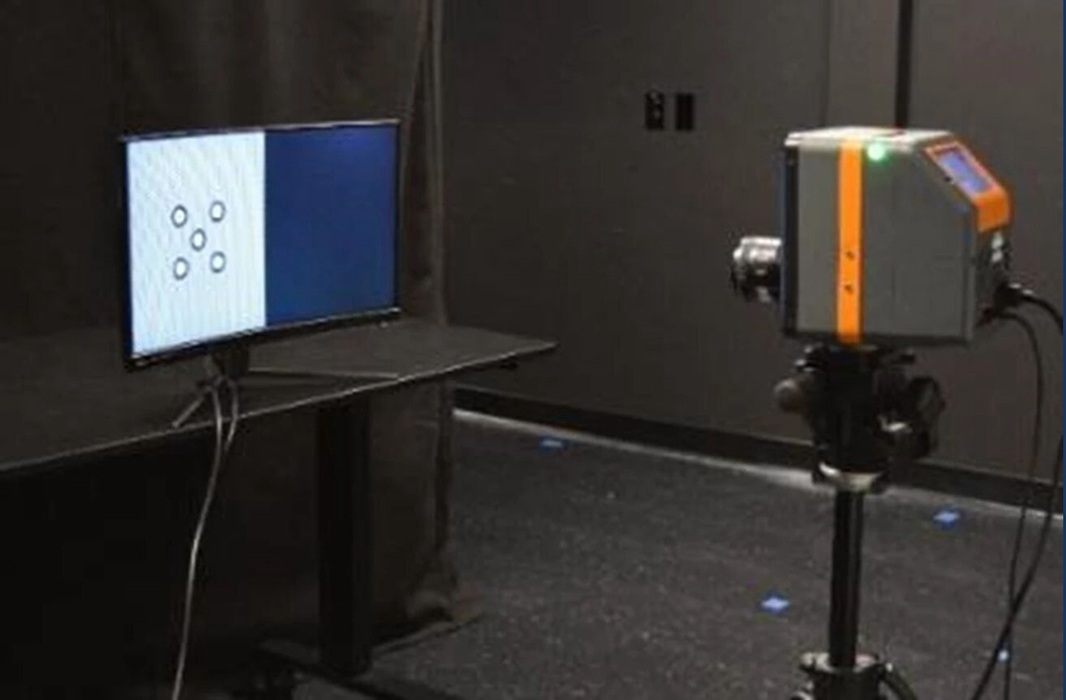

隨著曲面屏的越來越多，顯示行業也迎來了新的挑戰。其中非常典型的就是檢測曲面屏上微小的顯示缺陷。我們通常使用成像系統來進行顯示缺陷的檢測。在成像系統對準顯示器中心的情況下，從單個測量角度進行拍攝，中心的缺陷對焦良好，對比度高，提高了檢測精度和可重復性。然而，如果從該對焦的角度來看曲率更大的顯示器邊緣，這些區域可能失焦。因此，我們可能會看到邊緣上缺陷存在一些扭曲或者模糊。如下如所示，邊緣的線缺陷不那么清晰，對比度較低，而且沒有對焦清晰。

我們?cè)u(píng)估了不同測試條件下，對曲面顯示器微小缺陷的檢出能力。其中，使用高分辨率成像亮度計可以顯著提高對比度、像素分辨率等缺陷的檢出能力；另外還可以降低誤檢、錯檢的發生概率。

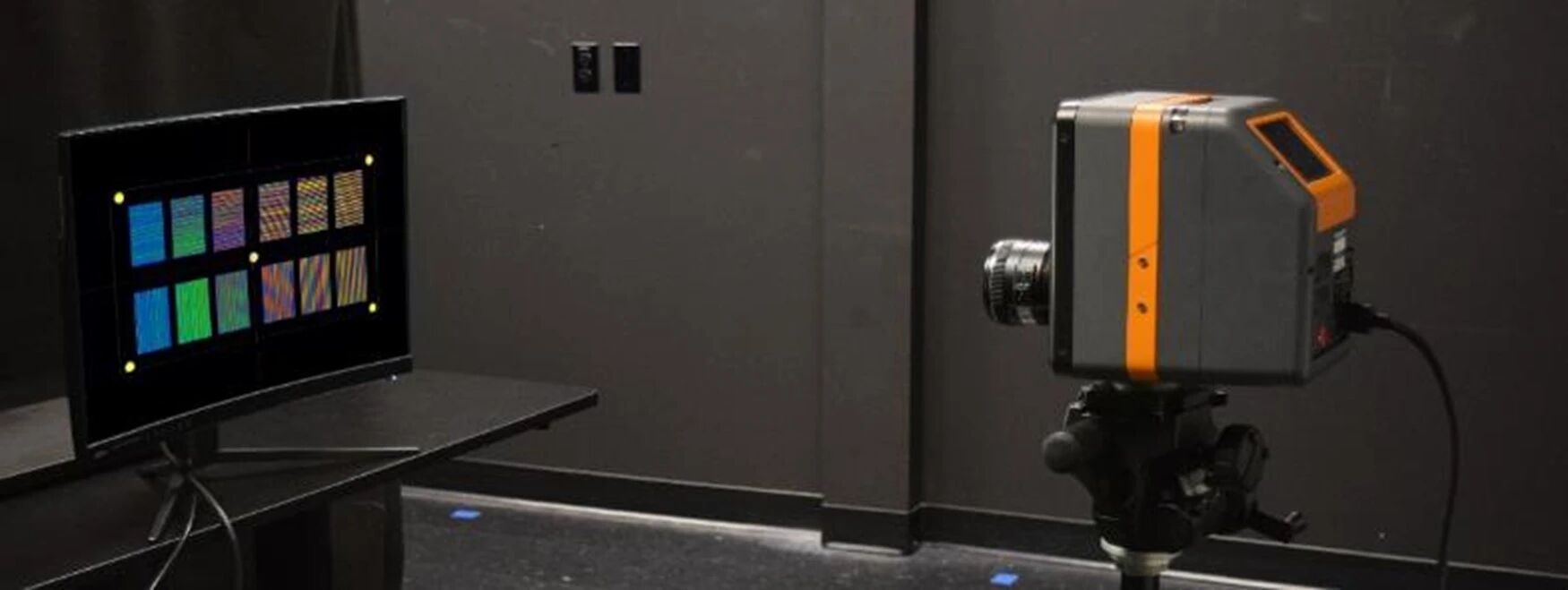

此外，使用多次拍攝也可提高缺陷檢測的精度。該方法由于可能需要額外設備用于旋轉樣品或者樣機，同時會增加測試的整體時間，更推薦用于實驗室設計和表征。如果在產線品控使用，可以選擇拍攝單張圖片，對整張測試圖片分區域設定閾值計算結果。這樣既可以節約時間效率，又可以保證合適的測量精度。

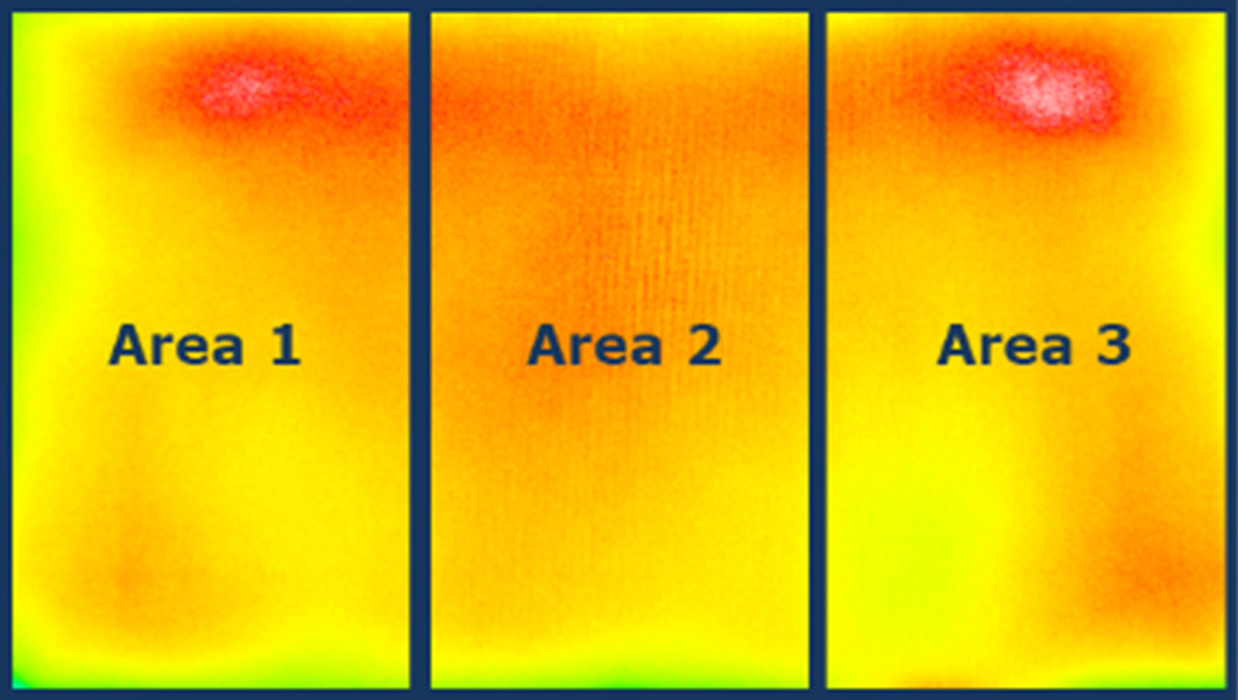

多次拍攝多區域分析

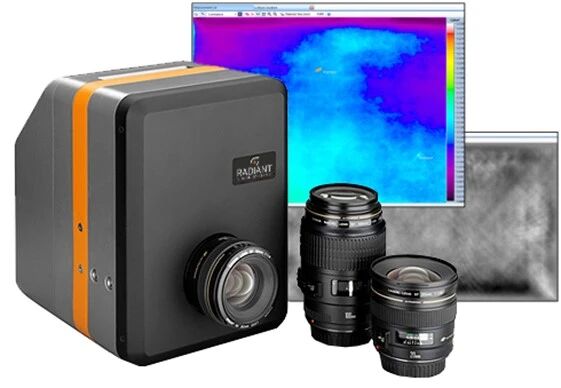

ProMetric^?成像色度計/光度計
使用柯尼卡美能達旗下的Radiant Vision Systems成像色度計或光度計搭配TrueTest自動化視覺檢測軟件，可以進行多種多樣的顯示測試。再加上選配的TrueMura測試模塊，還能提供Mura缺陷的高級檢測。

如果您需要更多詳細信息或個性化建議，請隨時聯系我們！
