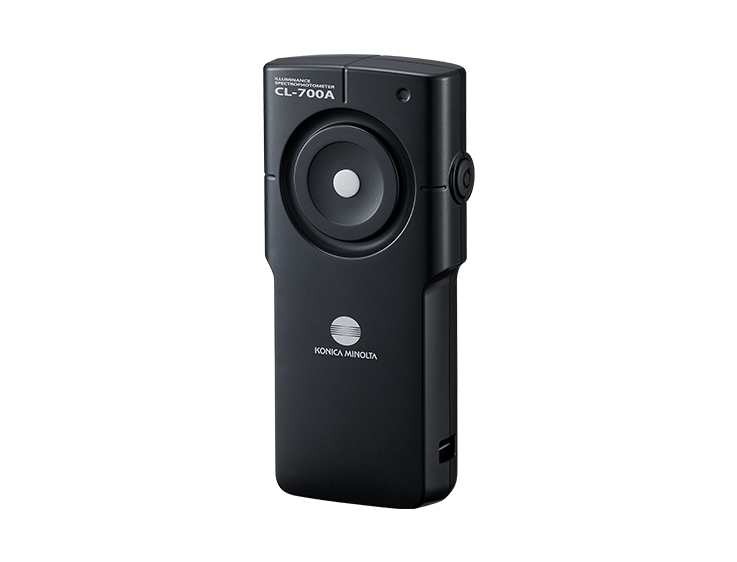

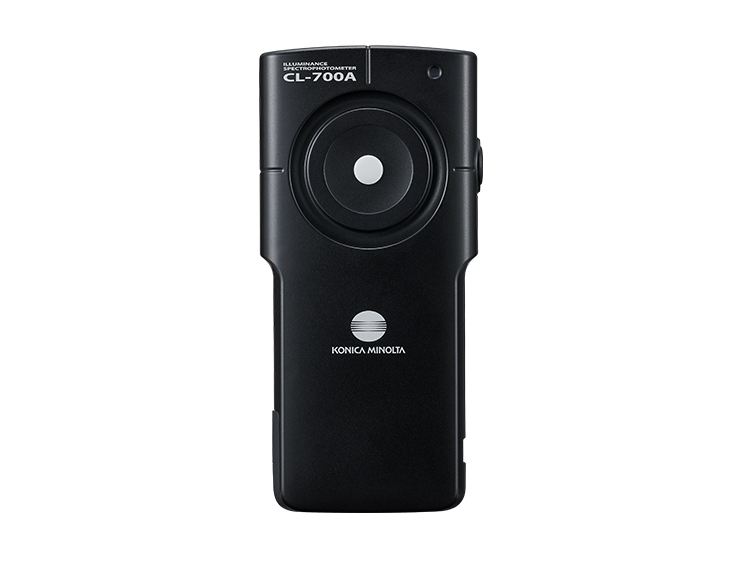

分光輻射照度計
CL-700A

CL-700A是一款創新型的分光輻射照度計，即使在低照度下也能實現高速、精確的照度與色度測量，適用于現有及新興的照明技術測量。

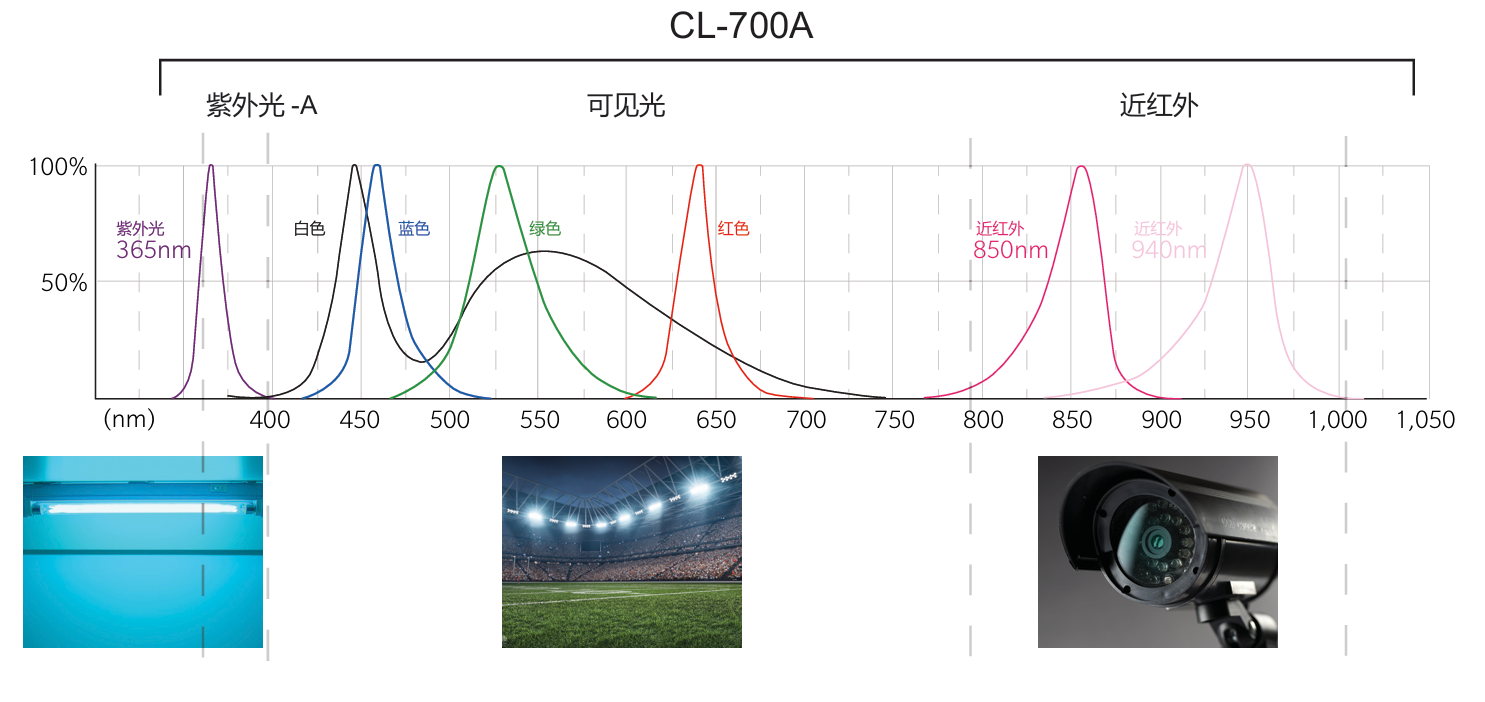

近紅外與可見光測量范圍

CL-700A提供從可見光到近紅外的寬波段光譜測量能力（360nm-1000 nm）。這可以精確評估LED芯片、顯示屏、照明、投影儀、圖像傳感器、智能手機攝像頭、AR/VR穿戴設備、安防系統等。

低照度下的高速測量

CL-700A照度測量范圍從0.01lx ~ 200,000lx, 實現從微光到高光環境的準確評估。

更寬的照度測量范圍

CL-700A可在5秒內測量低至0.01lx。在低光照環境下，CL-700A是投影儀和近紅外測量的理想選擇。

主要規格

型號	CL-700A
照度計等級	遵循 JIS C 1609-1：2006 特殊型照度測量儀（*1） 遵循 DIN 5032-7：1985 classB（*2）
測量波長范圍	360～1000 nm
輸出波長間隔	1 nm
光譜波長寬度	約10 nm（半波寬）
波長精度（*3）	±0.3 nm（JIS Z 8724：2015 中規定的 435.8 nm、 546.1 nm、696.5 nm、及 912.3 nm 的校準波長）
照度測量范圍	0.01～200,000 lx（色度精度保證范圍為 0.5 lx 以上）
精度（*4）（標準光源 A）	Ev ：±2％ ±1 digit
	xy ：±0.0015 （5 ～ 200,000 lx） xy ：±0.003 （0.5 ～ 5 lx）
重復性（2σ）（*4）（標準光源 A）	Ev ：0.5％＋ 1 digit
	xy ：0.0005 （50 ～ 200,000 lx）
	xy ：0.001 （10 ～ 50 lx）
	xy ：0.002 （5 ～ 10 lx）
	xy ：0.004 （0.5 ～ 5 lx）
可見光區域相對光譜響應特性（f1'）	1.5％ 以下
斜入射光特性（f2）	Ev ：3％ 以下
溫度特性（fT）	Ev ：±3％
	xy ：±0.003
濕度特性（fH）	Ev ：±3％
	xy ：±0.003
測量時間（*5）	Super FAST 模式：0.3 秒以內 FAST 模式：0.5 秒以內 NORMAL 模式：約 0.5 ～ 5 秒
測量參數	X,Y,Z
	Ev,x,y
	u',v'
	Tcp（相關色溫），duv ??
	λd（特征波長），Pe（激發純度）
	Ra（平均顯色指數）
	Ri（i=1～15）（特殊顯色指數）
	TM-30-20（*6）
	TLCI （*6）
	SDCM（*6）
	Ev’,S/P
	EML（等效黑視素照度）
	PPFD
	Ee（輻射照度）（*6）
	Ee（λ）（分光輻射照度）
	光譜圖，峰值波長（*6）
其他功能	自動零位校準 / 波長校正
	用戶校準數據輸入輸出控制（*6）
	平均測量
	連續測量（*6）

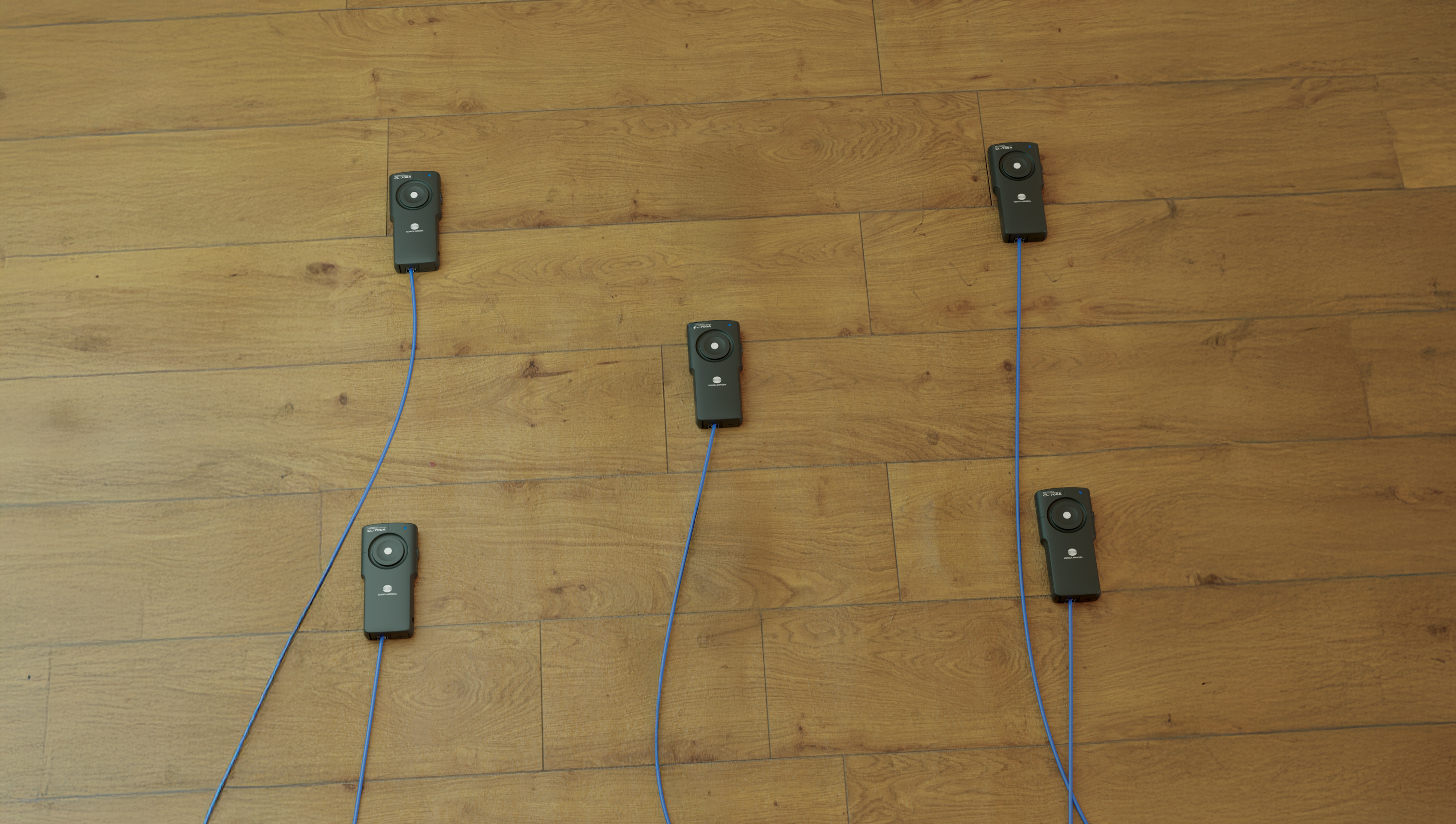

	多點測量（最多 15 臺）（*6）
	顏色匹配函數：2° 標準觀察者、10° 標準觀察者、
	CIE170-2（2°）、CIE170-2（10°）
顯示語言（CL-S30）	英文、日文、簡體中文
接口	USB2.0、以太網
電源	USB 總線電源（使用 USB 時），
	PoE（使用以太網時，符合IEEE802.3af）

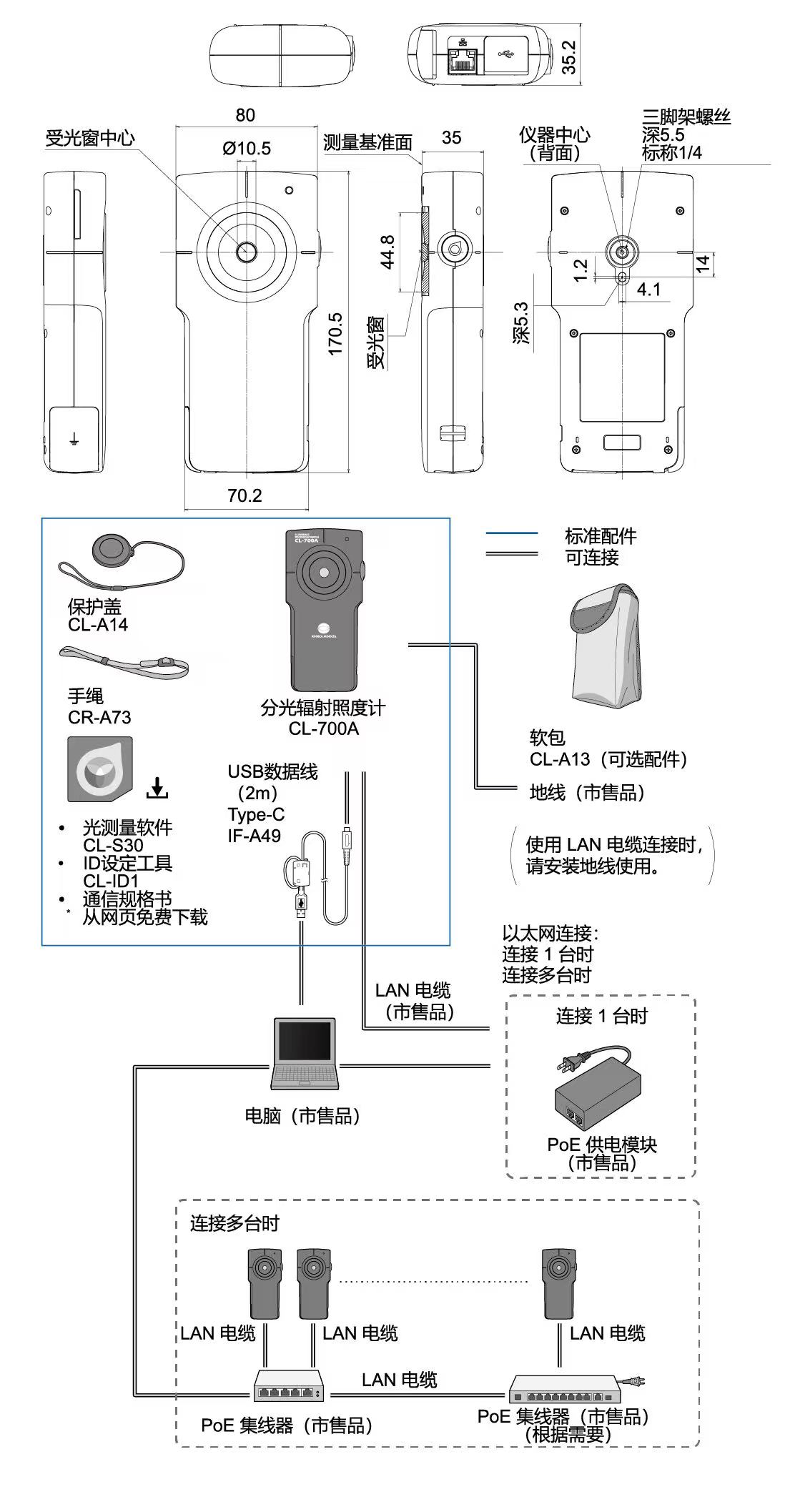

尺寸圖 & 系統圖

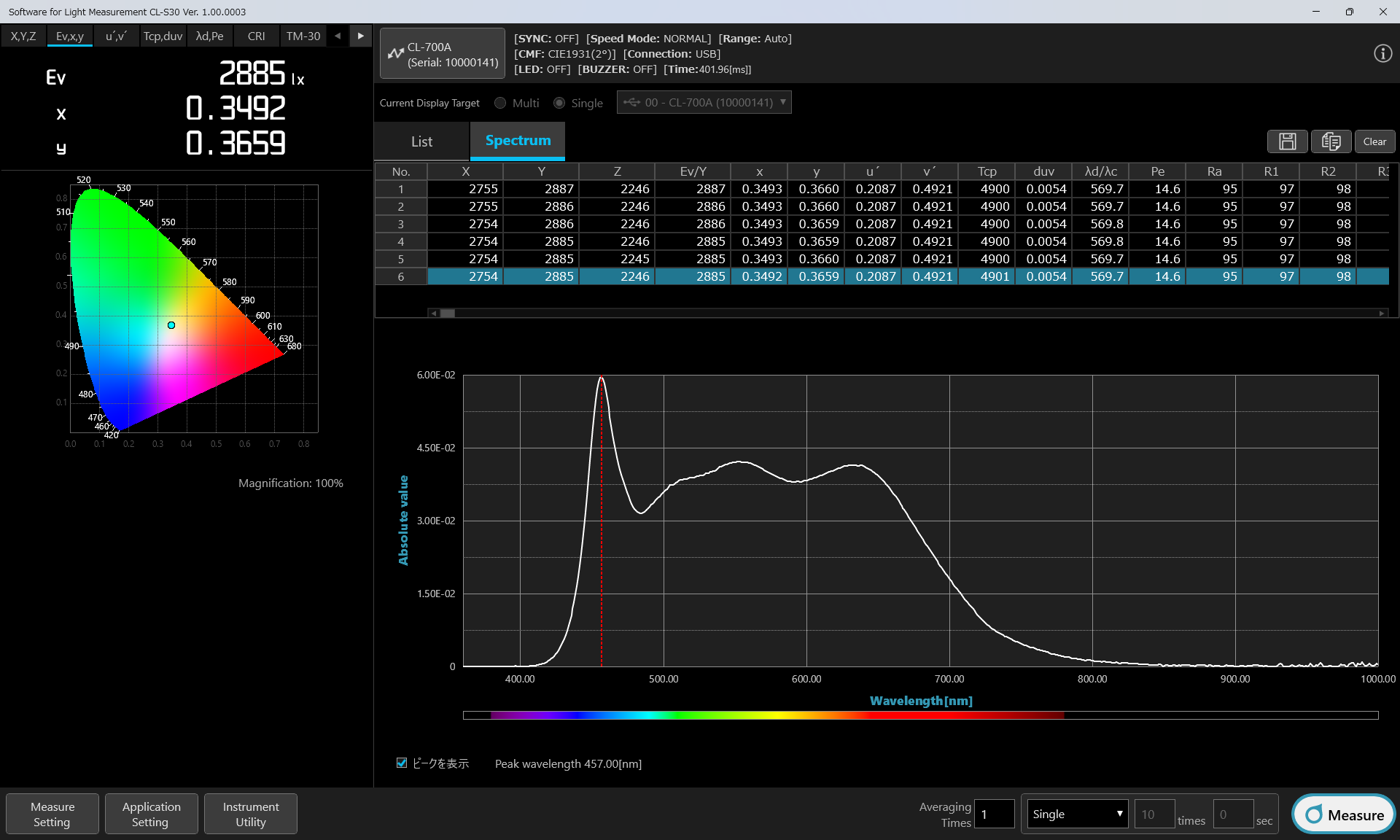

系統要求	光測量軟件CL-S30
操作系統	Windows? 11 Pro 64 位；
	macOS? Ventura macOS? Sonoma
	計算機須滿足適用操作系統的系統要求或下列系統要求（以較高者為準）。
CPU	Intel Core i 系列或更高配置的處理器
	Apple Silicon M1 或更高芯片配置的處理器
內存	? 8 GB 及以上
	? 當測量總數量 【連接的儀器數量 × 單次最大測量次數】 超過 40,000 時， 建議使用 16 GB 及以上內存
硬盤	? 至少需要 100 MB 的可用存儲空間
	? 其中至少 50 MB 的可用空間需位于系統盤 （即安裝操作系統的硬盤）
顯示	至少支持 1,280 × 768 像素，16 位色彩顯示的顯示硬件
接口	? USB 2.0 或以上（用于儀器連接）
	? 需要連接互聯網以下載軟件
	? 通過以太網連接時，需要使用 CAT6A 網線
顯示語言	英語，日語，簡體中文

*1 在JIS C1609-1:2006一般型AA級照度計的條件中，不符合以下條件
    ? Speed Mode設為 NORMAL模式時，在范圍7至10中，不符合 “5.5顯示部的特性（響應時間）”
    ? 低于0℃ 時，超出操作溫度范圍，不符合 “5.7 溫度特性”
    ? 沒有顯示部，不符合 “6.3 顯示部”
    其他所有條件均符合
*2 在 1 lx 以上的照度范圍內
*3 在本公司的試驗條件下（零位校準后溫度變化在 2℃ 以下）
*4 NORMAL 模式（23℃±2℃，相對濕度 75% 以下的環境下）
*5 測量時間為以下條件中的值
    ? 從操作終端發出測量請求到完成接收測量儀結果的時間
    ? USB 連接時
    ? Super FAST模式為Manual 范圍設定時
    ? Buzzer Drive Mode OFF 時
    連接 15 點時（以太網連接），在標注的測量時間+1秒以內
*6 連接CL-S30時可以使用。沒有可執行本功能的通信指令。
