CA-S20w
數據管理軟件
使用CA-S20w進行簡易管理、分析和評估（標配附件）！
?FPD測量示例
步驟1 設置和測量
測量數據的簡易設置
觀看屏幕中取景器圖像的同時，輕松調節測量區域，無需移動CA-2000。
圖像顯示測量屏幕和取景器視圖
步驟2 數據分析
可創建和保存適用于應用軟件的屏幕
出廠即提供數據分析的基本屏幕，購買后可即刻使用。 可根據需要更改屏幕布局中的各種圖表和數據分析畫面，用戶定義的布局同樣可以保存為模版。
* 圖像顯示9點測量的屏幕示例
色差顯示
色差以矢量顯示，并且超過設定上限的色差將以圓圈形式著重標出。
* 圖像顯示100點色差測量的屏幕示例。
仿真色彩顯示
適用于亮度觀察和色度分布。
色度圖顯示
清晰顯示色度變化。
光點顯示
通過對光點內的區域進行平均化，確定每個點的測量值，以此測量用戶定義尺寸和數量的多個光點。
3D圖表顯示
以3D立體顯示數據，以便更好地了解整個狀況。
柱狀圖顯示
顯示柱狀圖（頻率分布），以便更容易觀察亮度和色度的變化。
步驟3 評估和報告
數據轉換為Excel?和word?格式
指定范圍內的數據可轉換為Microsoft Excel?和 Word?形式。
復制和粘貼圖表操作促進了報告的準備過程。
* Excel? ,
Word?是Microsoft Corporation在美國和其它國家的商標。
多畫面顯示
可顯示和比較各圖表的縮略圖。
剖面圖顯示
可顯示光標位置的水平和垂直剖面圖。
增強不均勻顯示
可增強不均勻的點或線，以便更容易識別瑕疵。
* 屏幕顯示測量不均勻線條畫面時的偽彩色顯示（左）和增強不均勻顯示（右）示例。

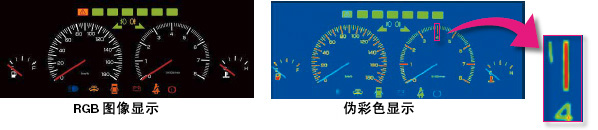

示例： 汽車儀器面板測量示例

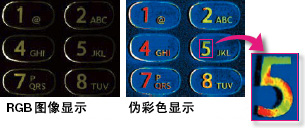

示例： 手機鍵盤測量示例
光點顯示
光點內的區域統計顯示在列表中，并且為光點分配序號和標簽，這種標記使得測量定位更加容易。
CA-S20w系統要求
| 操作系統 | Windows? XP Professional SP2（日文版、英文版、和韓文版） Windows? XP Professional x 64 Edition（日文版、英文版） |
|---|---|
| CPU | 相當于Pentium? 4 2.8 GHz或更高 |
| 內存 | 1024 MB或更高 |
| 硬盤 | 系統驅動器（已安裝操作系統）需要至少80MB自由空間 另外，每個鏡頭需要以下自由空間安裝校準數據。 對于標配鏡頭： 約540MB 對于廣角鏡頭： 約470MB 對于望遠鏡頭： 約1.3GB 同樣，如果要在硬盤上保存測量數據，需要額外的自由空間。 （分辨率為980 x 980的1000個測量數據至少需要約11GB） |
| 顯示屏 | 能夠顯示至少1280 × 1024點/65,536色（高彩色、16位） |
| 其它 | CD-ROM驅動器（安裝軟件時需要） DVD-ROM驅動器（安裝校準數據時需要） （可使用能夠讀取CD-R和DVD-R媒介的合并驅動器取代上述2種驅動器。） USB端口： USB版本 2.0，A型接口；用于連接測量儀器 Excel? 2003（使用自動操作進行連續操作時需要） |
- Windows?, Excel?是Microsoft Corporation在美國和其它國家的注冊商標或商標。
- Pentium?是Intel Corporation在美國和其它國家的注冊商標或商標。
