不是所有的AMOLED手機屏都一樣！實測華為P30用了怎樣一塊屏

華為P30的發售已經有一段時間了，對于業內人士來說，最受關注的就是它所采用的這塊AMOLED屏幕。華為P30采用的AMOLED屏尺寸為6.1英寸，FHD+ 2340*1080 像素（備注：該分辨率對應標準矩形，由于實際屏幕采用圓角和珍珠屏設計，有效像素略少）。

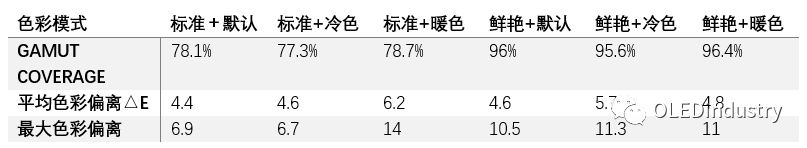

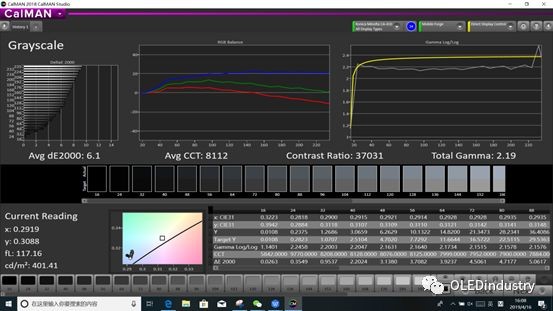

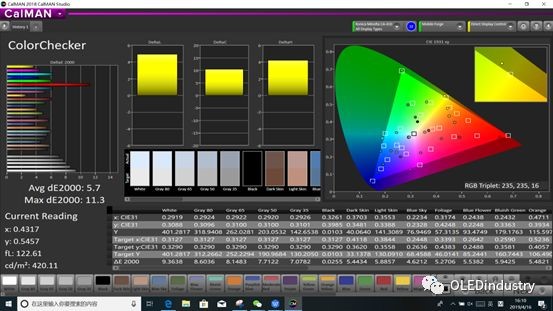

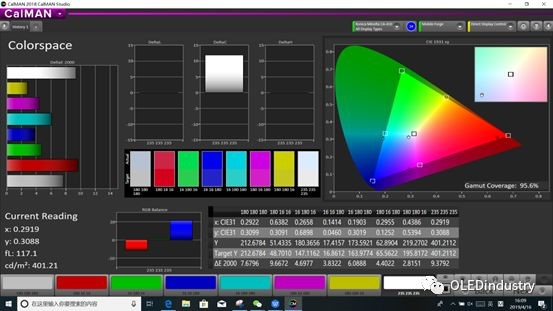

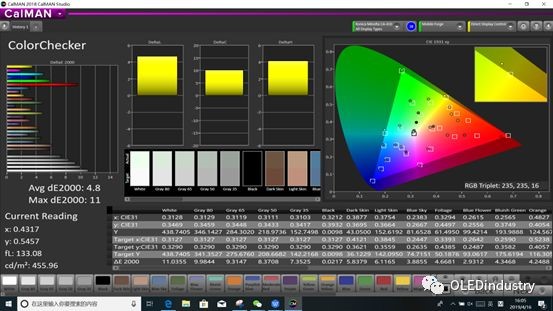

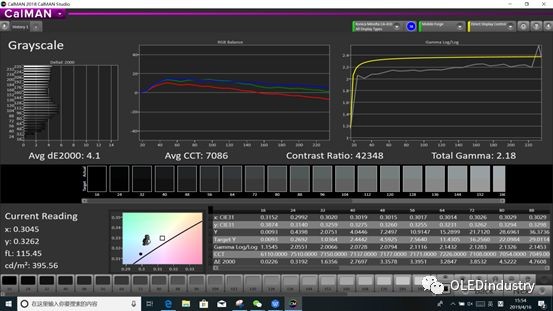

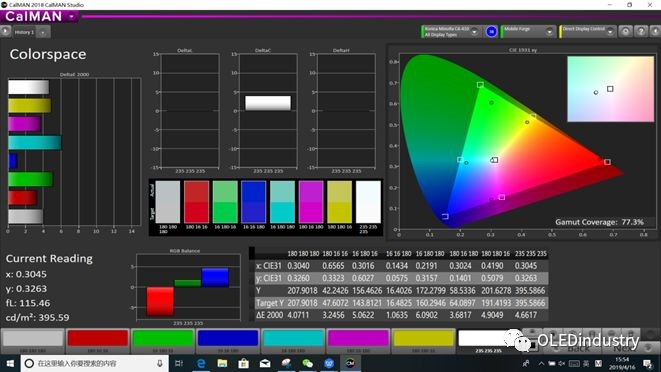

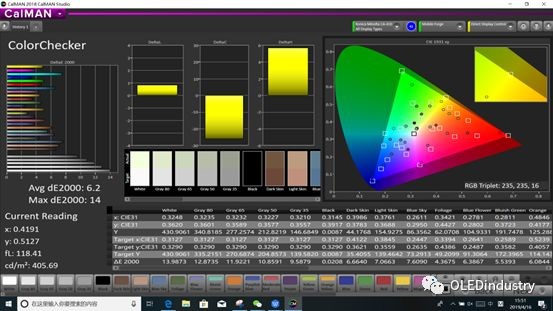

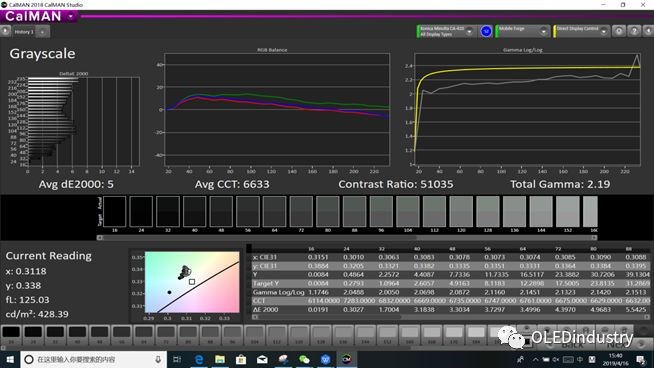

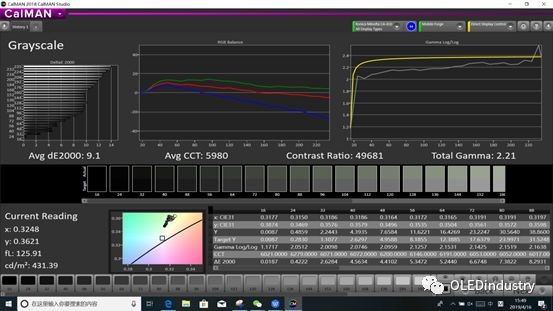

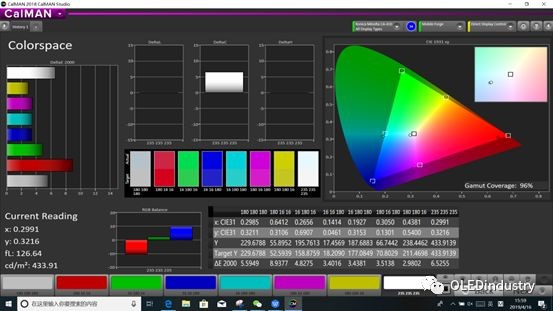

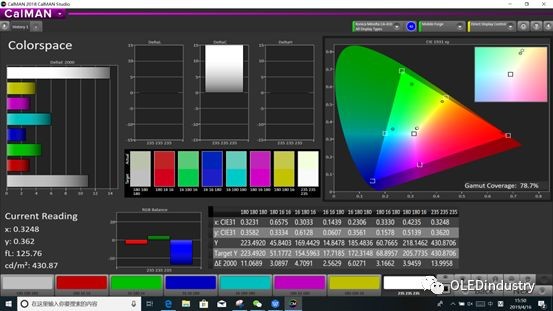

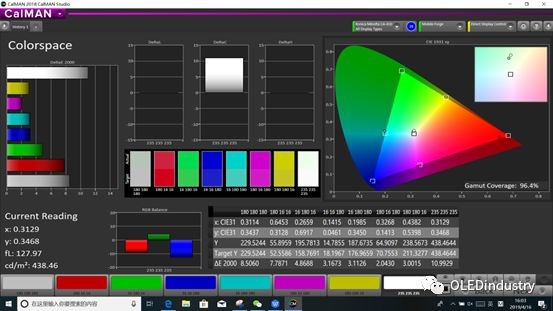

此次進行測試的機型是華為P30的8GB+256GB版，發售價為4788元。此次測試通過專業色彩分析儀器的客觀測試數據，讓用戶真正了解到P30配備的三星AMOLED屏幕質量參數到底怎樣？

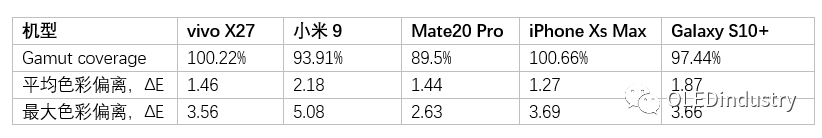

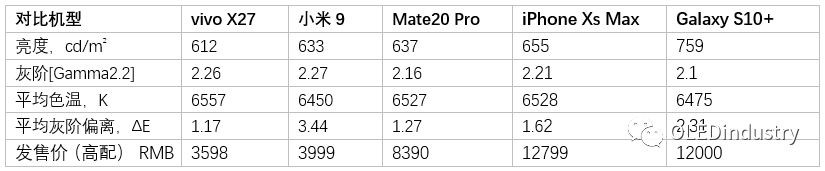

華為P30與大多數 AMOLED 屏的手機一樣，都是直接采用三星的AMOLED 屏，比如小vivo X27、小米 9、iPhone Xs max、三星 Galaxy S10+等等，但是這塊屏跟其他家差別很大。

1

華為P30屏幕像素排列實拍

華為P30的屏幕像素排列圖（典型的三星Pentile排列方式）
本文所使用所有色彩測試及像素排列照片均由柯尼卡美能達支持提供

這塊由三星提供的AMOLED 屏幕，采用了三星特有的PenTile排列方式。

在開扒這塊華為P30的這塊三星屏之前，先了解一下PenTile的排列方式。

2

PenTile排列方式

屏幕子像素的排列方式一般分為兩種，一種是標準RGB排列方式，另一種是RGB PenTile排列方式，那么它們都是什么意思呢？采用哪種子像素排列方式的屏幕更好呢？

RGB排列

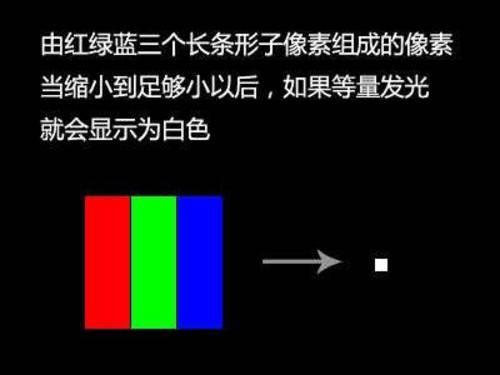

RGB排列是最標準的排列方式，它把一個方塊形的像素，平均分成三等分，每一塊賦予不同的顏色，這樣就可以構成一個彩色像素。這也是絕大多數LCD所采用的子像素排列方法（當然，三個像素的順序是隨意的，不過一般都是“紅綠藍”或者“藍綠紅”）。因此，只要我們把足夠多這樣構造的像素排列到一起，就可以顯示出我們所需要的圖案了。

RGB PenTile排列

RGB PenTile排列現在成為一些采用OLED材質的手機RGB子像素的排列方式。它與標準RGB排列單個像素點是不一樣的，標準RGB排列的像素點是由紅綠藍三個子像素組成的，而PenTile的單個像素點只有“紅綠”或者“藍綠”兩個子像素點組成。圖中左邊就是RGB PenTile排列的子像素排列方法?？梢钥吹?，同樣顯示3x3個像素，RGB PenTile在水平方向只做了6個子像素，而標準RGB做了9個，子像素數量減少了1/3。在實際顯示圖像時，RGB PenTile的一個像素點會“借”用與其相鄰的像素點的另一種顏色來構成三基色。水平方向，每個像素和相鄰的像素共享自己所不具備的那種顏色的子像素，共同達到白色顯示。

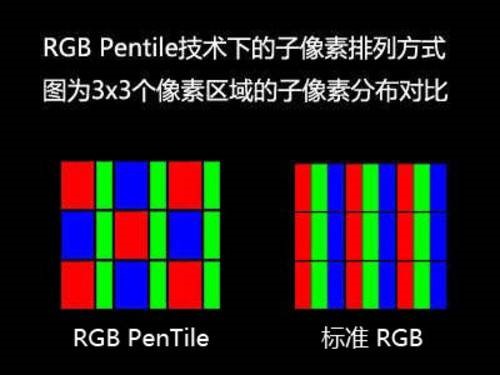

圖片1 PenTile與標準RGB子像素排布對比

PenTile的優點

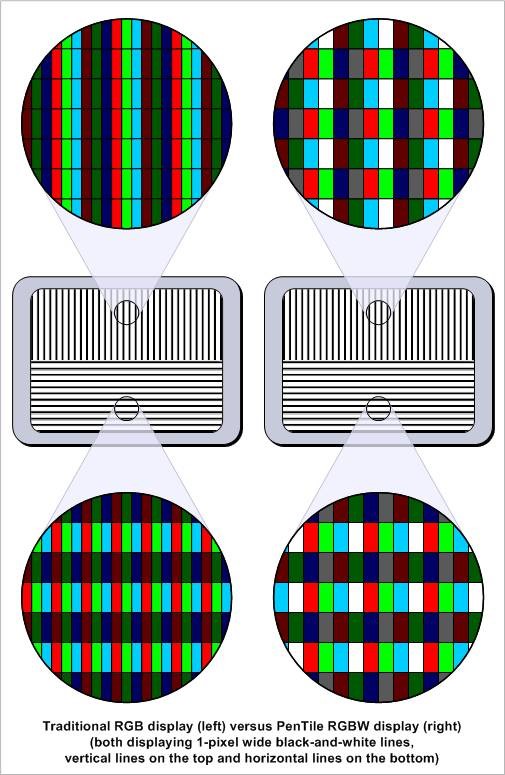

下圖是 PenTile 與傳統結構在顯示技術上的差別。傳統的 RGB 像素，排列整齊一致，如圖顯示一條白線，每個像素里的 RGB 要開到最亮，要顯示一條黑線，像素里的 RGB 全部關閉。PenTile 則每一色都是單獨的像素，可以排列成棋盤狀，因為色彩之間沒有關連，所以每個像素都能與任何周遭像素結合顯示，也就是 RGBW 白四色能任意結合，如圖只用兩色就能顯示白線與黑線，而傳統則需用三色。（下圖中左側為傳統紅綠藍顯示，上圖為直線、下圖為橫線；圖右側則為 PenTile 結構，上圖為直線、下圖為橫線。）

PenTile 結構最大的優勢是省電。另外 PenTile 每一像素可與鄰近像素搭配，不受傳統 RGB 同時運作的限制，許多色彩可兩色即可組成，不必一定要三色組合，像上圖的線條即是以兩色搭配的，比傳統三色減少一色顯示，但效果相同。這樣使得整個面板用的色彩條塊（不是像素數目），PenTile 的 RGBW 色彩條塊，就會比傳統的 RGB 色彩條塊減少三分之一，因此 PenTile 可以把 RGBW 每個色彩條塊面積放大，增加像素的透光度，讓整個面板亮度增加。初步估算，白色像素加上像素面積放大，可以讓面板亮度加倍，如果維持原來的亮度，耗電量就減半。

除了增加亮度，或節省電能，如果PenTile 的色彩條塊（像素）面積不放大，與傳統 RGB 的色彩條塊數目相同，PenTile 的分辨率無形就增加了三分之一（如上圖 PenTile 用兩個色與傳統三個色顯示效果相同），對于多媒體的展現更為清晰。像手機的多媒體使用越來越普遍，但目前的亮度都嫌不夠，所以亮度可能比省電更重要，PenTile 就可以在節省電源與增加亮度上調整。亮度增加、分辨率增加，顯示的細節也更清晰，最明顯的是筆畫單純的字體，會更容易閱讀。

除了硬件，PenTile 在軟件上也作了許多調節。PenTile 的顯示雖然大多清晰亮麗，但部分圖形的色彩偏向飽和，顯得不自然，這時候就用軟件把白色像素亮度減低，用別的色彩調節，使得圖畫自然一些。PenTile 最近在一個會議上展示分析影視的畫面色彩，用這一畫面的色彩數值，來調解顯示下一畫面的背板光源，讓眼睛看起來畫面沒變，但用的電源卻大量減少，估計用到目前百分之四、五十的電量，就能觀看影視。

Pentile子像素排列利用鄰近的子像素來“模擬”一個像素點，這種投機取巧的方式能明顯降低子像素點的數量，打個比方，某屏幕用正常RGB像素排列會有總共1500萬的子像素點，但是如果換為Pentile就只會有1000萬的子像素點。這相對于GPU來說是非常有利的情況，降低子像素的數量能直接降低GPU的負荷。

順便說說，這里是直接用像素點算的，不是用像素密度，假設在相同大小的屏幕下。如果換成4.65寸，估計會在130%左右。

其實用“總像素數”除以“面積”更能體現像素點的密度，PPI相對來說已經不能很好地比較Pentile的像素密度，何況從來在物理學上，密度的表現經常是以面積、體積為分子的。

其實pentile真正的缺點就在于模擬出來的像素點太少了，I9000的pentile屏幕“模擬”出來的像素點只有9100的66.6%，文字邊緣發虛、“網格樣黑點”是肯定的，必然的，但如果將子像素點數量直接提升，就能掩蓋這些肉眼能看出的缺陷。

Pentile排列的AMOLED屏硬傷

很多工程師糾結于i9000屏幕的“顆粒感”的，但為什么i9000以及其他用大部分AMOLED的手機屏幕會顯現出顆粒感呢？

首先要說明的是，顆粒感和AMOLED材質本身無關，而它完全和屏幕本身的子像素排列有關系。

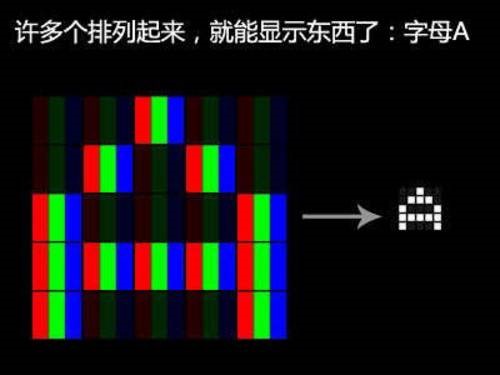

首先是最簡單的情況，也就是把一個方塊形的像素，平均分成三等分，每一塊賦予不同的顏色，這樣就可以構成一個彩色像素。這也是絕大多數液晶顯示器所采用的子像素排列方法（當然，三個像素的順序是隨意的，不過一般都是【紅綠藍】或者【藍綠紅】）。

這樣，只要我們把足夠多這樣構造的像素排列到一起，就可以顯示出我們所需要的圖案了。

事實上，絕大多數的LCD顯示器，采用的都是這種子像素排列。它的好處是像素獨立性高，每一個像素都可以自己顯示所有的顏色。但缺點是要制作m*n的顯示器，總共需要制作3m*n個像素。這在LCD上是沒什么問題的，因為LCD采用的是印刷工藝，制作多少個像素對成本的影響并不高。

但是這個問題到了AMOLED時代就不一樣了，AMOLED面臨2個問題：第一個是像素總個數直接決定生產成本，第二個是AMOLED的發光效率并不高。如果采用和LCD一樣的工藝，就需要更高的發光亮度，才能得到和LCD一樣的觀感，同時也會增加制造成本，所以三星在制造AMOLED面板的時候，采用了一種不同于上面的子像素排列方法，這種子像素排列方式叫做RGB Pentile，有許多變種。

圖中左邊就是i9000所采用的Pentile RGB排列子像素的子像素排列方法?？梢钥吹?，同樣顯示3x3個像素，Pentile在水平方向只做了6個子像素，而標準RGB做了9個，子像素數量減少了1/3。也就是說，Pentile技術下一個像素只包含兩個子像素，要么是綠+紅，要么是綠+藍。

那么Pentile為什么可以縮減1/3的子像素而保持總像素不變呢？既然缺少一種子像素，那它又是怎么達到依然顯示3x3全彩色像素的結果的呢？這里面的關鍵在于相鄰像素之間的“共用子像素”。這是一種通過相鄰像素公用子像素的方式，減少子像素個數，從而達到以低分辨率去模擬高分辨率的效果。

優點是同樣亮度下視覺亮度更高，以及成本更低，但缺點也不言而喻——模擬的自然比不過真貨。一旦需要顯示精細內容的時候，Pentile的本質就會顯露無遺，清晰度會大幅下降，導致小號字體無法清晰顯示；而為了彌補色彩問題，所以在Pentile技術下顯示色彩分割區的時候，分割線會產生兩倍于實際像素點距的鋸齒狀紋路，也就是會產生鋸齒狀邊緣。

Pentile技術的顯示屏必須需要擁有足夠高的分辨率，才可以彌補由于會產生兩倍點距紋理帶來的視覺效果下降。因此在i9000這樣的4寸顯示屏上使用Pentile技術的AMOLED顯示屏，這樣的問題還是非常明顯的，雖然不會導致明顯的問題。

但對屏幕顆粒感有要求的你

——最好還是先看真機再決定
