視覺隧道與機械臂，哪個更適合質量控制？

在汽車制造中，計量任務（精確測量尺寸和對齊情況）和涂裝檢查（檢測表面缺陷）對于確保產品無瑕至關重要。如今，在執行這些自動化流程方面，兩項技術脫穎而出：視覺隧道和檢查機械臂。

在與我們合作之前，許多客戶都曾問過：與檢查機械臂相比，視覺隧道在質量控制方面有哪些優勢？哪個系統更適合我的行業？在本文中，我們將探討這兩種系統的優缺點及相似之處，以便您能夠決定哪種最適合您的工業需求。

一、視覺隧道的起源
最常見的問題之一是：視覺系統與機械臂一樣精確嗎？面對新技術時，人們自然會對它們的檢測能力以及它們?nèi)绾斡绊戀|(zhì)量控制產生疑問。

視覺隧道已開發大約20年。有趣的是，Eines是這項技術的先驅公司之一。這意味著，經過多年的經驗積累，在精確性方面，機械臂與隧道傳感器一樣可靠，能夠檢測缺陷。

二、視覺隧道與機械臂系統的區別
視覺隧道為汽車行業專業人士帶來了他們高度重視的關鍵優勢：

生產線占用空間小：

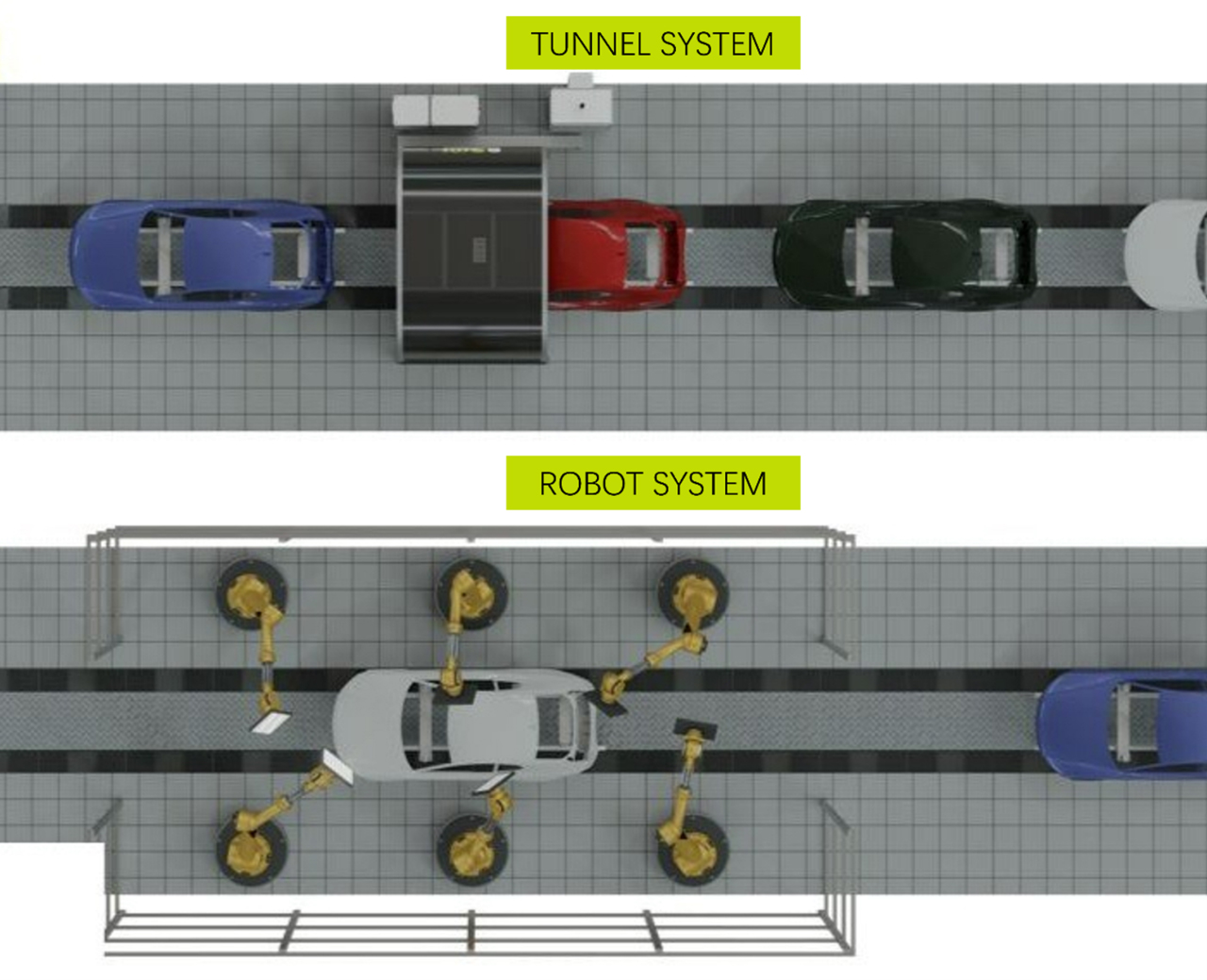

隧道能夠適應所生產汽車的大小……只需在兩側留出一點額外空間來放置隧道。相比之下，機械臂（無論是靜態還是側向移動）都需要更多空間。通常，隧道所需空間不超過約25平方米。

在線檢查和速度：
隧道被設計用于在生產線上檢查部件，而不會中斷流程，能夠在更短時間內分析完整表面。由于結構固定，它們能夠以高精度檢查幾乎100%的表面。雖然機械臂也很高效，但它們依賴于機械臂的機械運動（至少會浪費3秒的運動時間）來覆蓋部件的每個點。這意味著處理時間更長，并可能因定位錯誤或機械磨損而產生偏差。

安裝簡便：
隧道的物流要求相對較低。這是因?yàn)闄C(jī)械臂需要多個組件和分包商進行安裝，如傳感器、圍欄系統和找平設備。因此，由于它們是固定設備，隧道可以在大約兩個周末內安裝完畢，無需停產或等待生產暫停期。

維護成本低：
隧道需要攝像機、燈光和計算機等硬件，由于它們是固定系統且沒有活動部件，因此維護要求較低且耐用性更強。沒有裸露的電線或活動部件，降低了損壞或意外事故的可能性。此外，它們的安裝和校準只需進行一次，便于操作。由于機械磨損，機械臂需要定期維護、位置調整和重新校準。

適應性和可擴展性：
隧道能夠適應不同類型的部件和車型，而無需修改其物理結構（盡管可能只需要添加更多攝像機）。機械臂需要重新編程，在某些情況下，還需要更改其機械臂或工具的設計，以適應新部件。

但，在精確性和檢測方面呢？
隧道還是機械臂？

在缺陷檢測和測量方面，這兩種系統（機械臂和視覺隧道）的精度范圍均為80-99%。主要區別在于執行與隧道相同任務所需的機械臂數量：在進行涂裝檢查時，一個隧道相當于大約四個機械臂（車輛每側各兩個）。在計量方面，通常每個機械臂可以測量大約20個部分。因此，四個機械臂可以測量80個部分，而隧道可以測量數百個部分。

機械臂僅限于特定的檢測點，而隧道則連續沿著車輛運行。雖然機械臂可以安裝橫向軸以獲得更大的機動性并在運動中執行檢測，但這一選項可能會顯著增加成本，并產生盲點或覆蓋不一致的情況。然而，利用機械臂，它們可以標記缺陷，使操作員更容易識別需要校正的區域。

三、生產周期和自動修復
在周期時間方面，隧道利用車輛通過傳送帶的移動，而機械臂至少需要3秒才能在點之間移動。但是，這兩種系統都允許將生成的數據傳輸?shù)胶罄m(xù)階段，以高效地進行調整和修復。

視覺隧道的另一個額外優勢是能夠訪問歷史圖像檔案，便于追溯和分析過去的缺陷。

四、結論
視覺隧道和機械臂都是汽車工廠質量控制方面的高效技術。盡管檢查機械臂已在汽車行業使用了多年，但人工視覺的進步已將視覺隧道定位為一項具有諸多優勢的競爭解決方案，適用于計量和涂裝檢查等質量控制任務。它們能夠快速、精確和連續地工作，加上運行成本低和適應性強，使其成為現代制造的理想選擇。

選擇哪種技術將取決于您工廠的具體需求、生產要求和可用預算。如果您需要更多詳細信息或個性化建議，請隨時聯系我們！
