可變刷新率（VRR）顯示器的閃爍度測量

可變刷新率（VRR）
可變刷新率（VRR）技術是顯示器技術的一項重大進步，它能實時調整顯示器、筆記本電腦、 電視、智能手機等設備的刷新率，使其與顯示內容的幀率同步。這種同步最大限度地減少了畫面丟幀和卡頓等視覺偽影，從而提供更流暢、更具沉浸感的觀看體驗，尤其在游戲和高速動態視頻內容中效果顯著。

此外，VRR的主要優勢之一是幫助顯示器提升能效。當顯示靜態內容（如顯示圖片或網頁）時，刷新率可降低以減少功耗，從而延長電池續航時間。

盡管VRR技術具有顯著優勢，但它也存在一個潛在缺陷，即VRR顯示器閃爍。這種閃爍表現為刷新率動態調整時出現的亮度波動或圖像穩定性下降。此類變化可能會分散用戶注意力并造成視覺疲勞，尤其是在亮度漸變或細微變化的場景中更為明顯。VRR閃爍可能出現在OLED、LCD等多種顯示技術中，快速刷新率調整會導致亮度不均勻，使閃爍更易被察覺。

柯尼卡美能達應對VRR顯示器的測量方案
在可變刷新率（VRR）顯示屏中，需重點評估兩類特殊閃爍現象：第一，刷新率切換瞬間產生的臨時性非周期性閃爍，其次，顯示屏刷新具有復雜特性、以長時間離散間隔出現的非規律性閃爍。傳統閃爍測量主要采用對比度（FMA）法和專為LCD設計的JEITA標準方法，但這些方法無法準確測量VRR技術帶來的新型閃爍問題。

為此，柯尼卡美能達創新研發了VRR專屬閃爍測量方法，并通過其色彩分析儀以實現該技術方案，最終達成與視覺感知高度契合的閃爍測量效果。該方案突破性地解決了傳統測量方式與主觀視覺評價相關性不足的行業痛點。

這一全新測量方法已在IDW國際顯示論壇上正式發布(*)。同時，在中國市場，該技術方案已獲得國內知名手機制造廠商的認可，并被納入其OLED智能手機的檢測標準體系。
(*) 第28屆IDW國際顯示論壇

論文題目：《Flicker Calculation Method for Dynamic Refresh Rate Display》
論文鏈接：https://doi.org/10.36463/idw.2021.0690

1、 與傳統方法的對比

盡管FMA法并不一定是為了匹配人眼視覺特性而設計的，但它能夠基于LCD顯示器的Vcom狀態快速輸出閃爍的相對強度，因此適用于Vcom調整。

另一方面，JEITA法基于人眼的時間對比敏感度函數（TCSF）處理數據，并已廣泛應用于需要高視覺相關性的場景中。
專為測量LCD顯示器設計的JEITA法具有以下方法學特點：
① 在數據處理中使用離散傅里葉變換（如FFT）。
② 對于低于20Hz的低頻，將TCSF值固定在恒定水平。
③ 通過僅關注閃爍因素中的最高頻率分量來確定閃爍值。

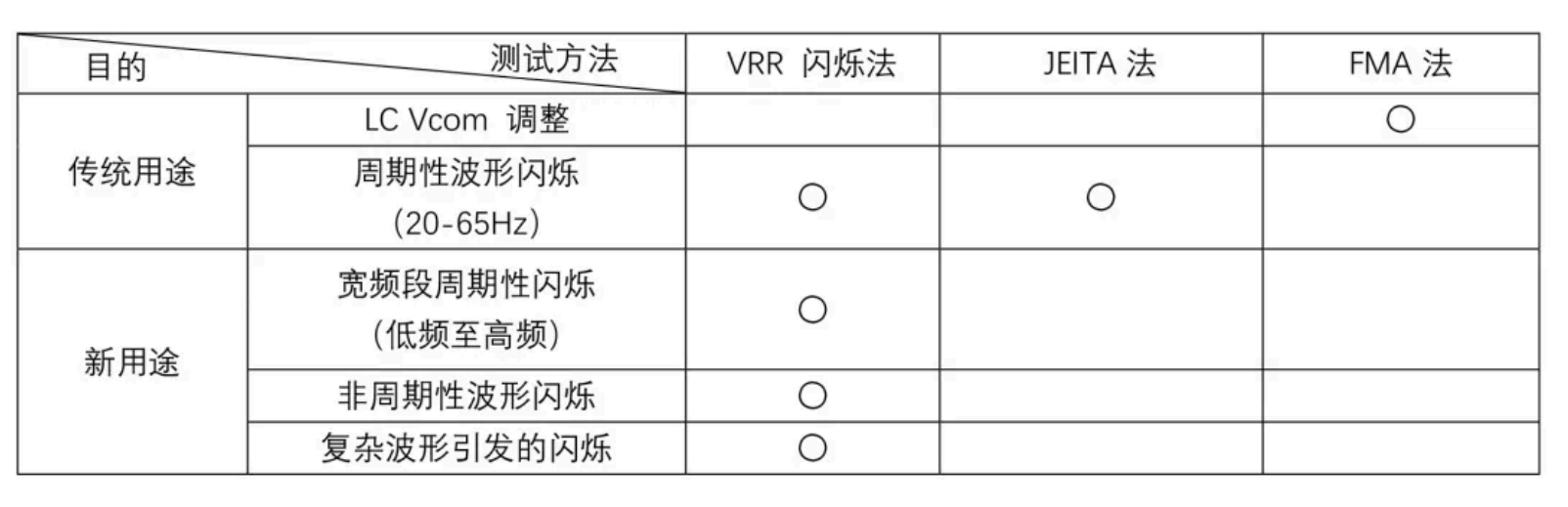

由于這些特點，如上表所示，JEITA法僅適用于測量20–65Hz范圍內的周期性簡單波形。

VRR閃爍法通過采用與JEITA法不同的新TCSF和計算模型，克服了這些局限性。它解決了上述①、②和③的問題，同時保留了準確測量傳統周期性和靜態閃爍的能力。此外，它還能夠測量近年來需要評估的各種類型的閃爍現象。

2、 主要功能
VRR閃爍測量方法可通過標準軟件CA-S40使用。

原始數據：測量目標的發光波形。
加權數據：人眼感知的光強波形。
VRR閃爍趨勢：VRR閃爍值隨時間的變化。這反映了人眼感知到的閃爍度，有助于顯示屏制造商根據用戶體驗，評估被測顯示屏的圖像質量。

3、 適用VRR測量的色彩分析儀型號
柯尼卡美能達CA-410系列和CA-527的所有探頭均適用于VRR閃爍測量。
CA-410系列：提供用于評估人眼感知的閃爍度測量方法。
* 固件版本需高于1.4以上
CA-527：在低亮度顯示測量方面表現優異，憑借其功能特性（如下表所列），能夠高質量地測量發光波形和閃爍。它特別適用于OLED測量，因為OLED的發光波形變化劇烈，而CA-527消除了混疊偽影的擔憂。

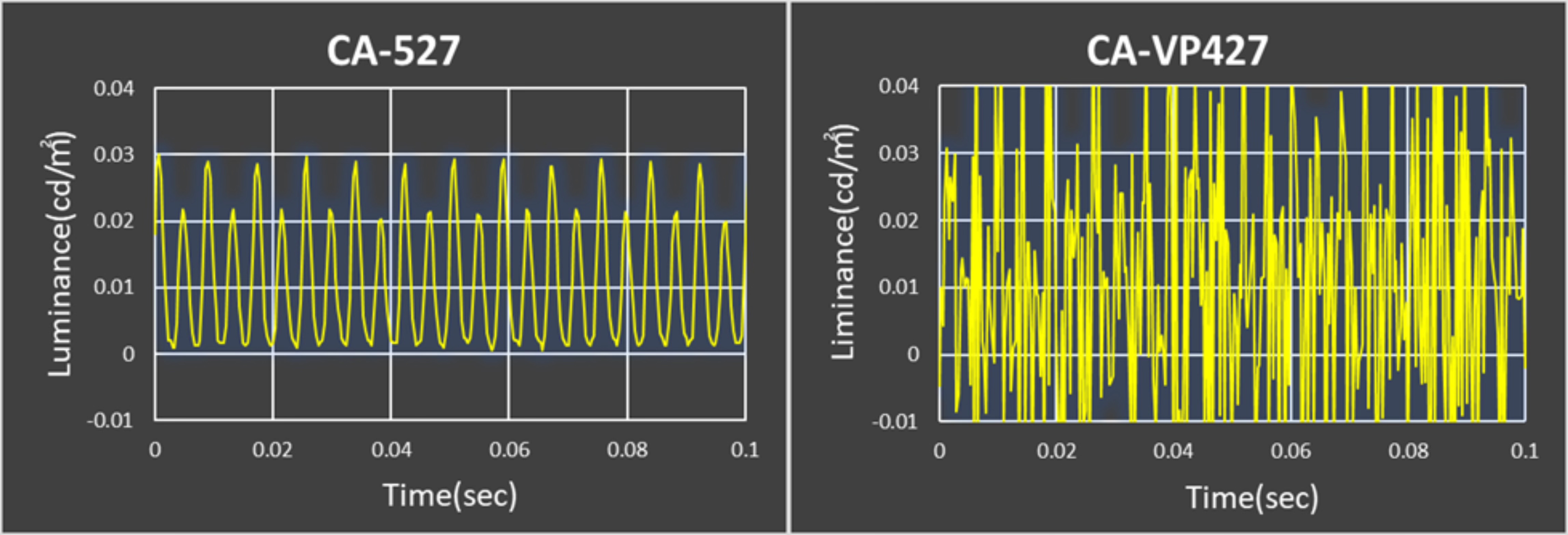

低亮度（0.01 cd/m2）測量示例

CA-410系列色彩分析儀擁有快速、高分辨率等特點，支持HDR、廣色域和OLED等新 型顯示的測量。其中，CA-P410C和CA-P427C是兩款CIE170-2:2015標準探頭，為客戶在屏幕色彩準確性上提供更先進的解決方案。

色彩分析儀CA-527是柯尼卡美能達旗下顯示器色彩分析儀系列中最新的旗艦型號，以快速、精確測量而聞名。能夠測量顯示器的白平衡、灰階和閃爍度，適用于電視和智能手機等產品的研發與生產場景。

如果您需要更多詳細信息或個性化建議，請隨時聯系我們！
